Описание
Системы Chase Cryogenic начального уровня позволяют работать при температурах до 0.9К. Благодаря отсутствию в системе Не3 конструкция оказывается существенно дешевле, чем модели с базовой температурой 0.3К. Мощность охлаждения при температуре 1К – до 300-400 мкВт.

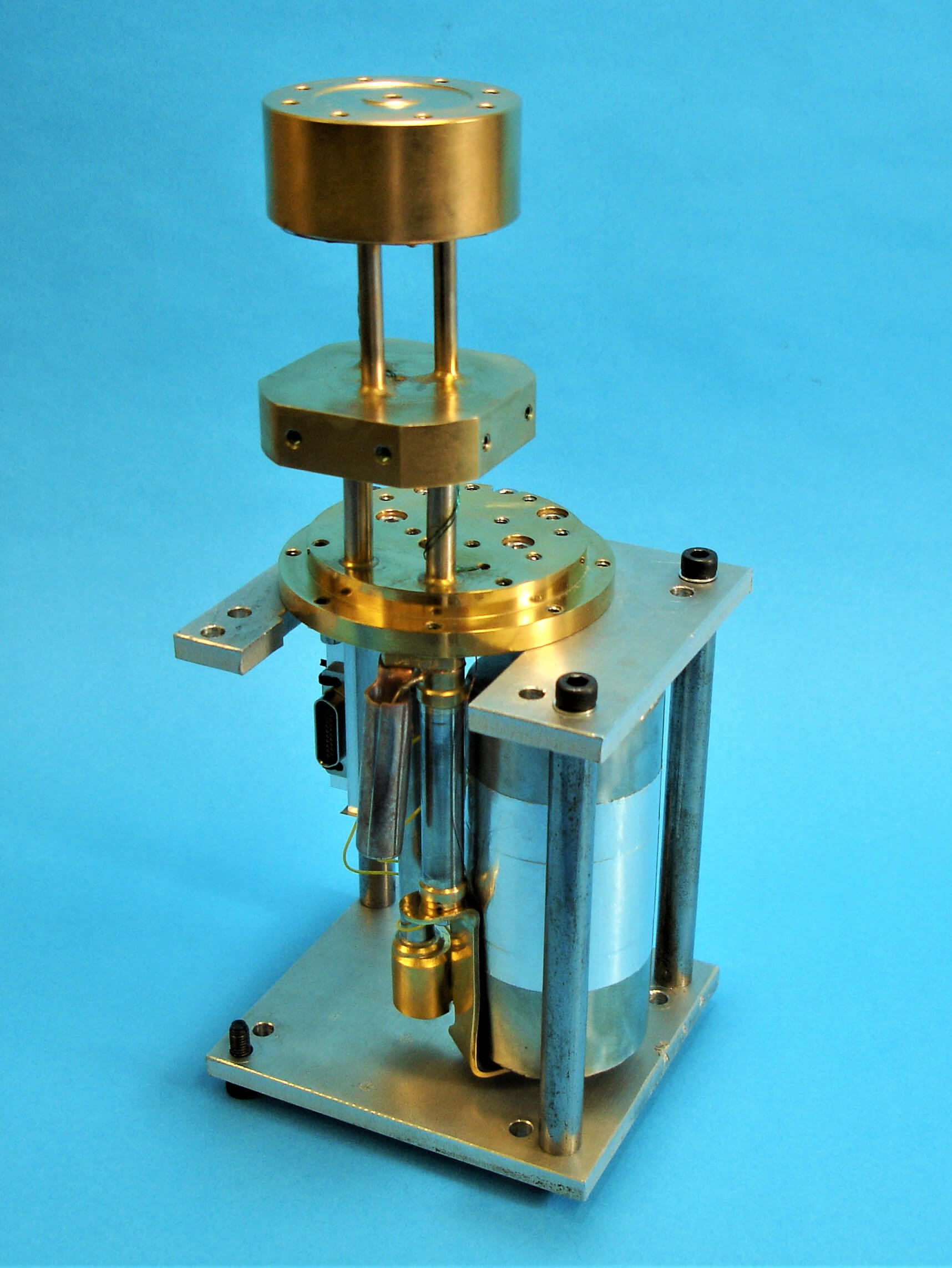

Возможно два исполнения – «single-shot» и «continuous». Первое имеет только один охлаждающий контур, и после откачки всего Не4 требуется регенерация крионасоса (образец при этом отогревается до 4.2К). Время работы зависит от тепловой нагрузки и варианта исполнения, но обычно составляет 12-24 часа. Время регенерации крионасоса – около часа. Базовой моделью такого типа является GL4, однако на практике каждая система изготавливается по требованиям пользователя.
Исполнение «continuous» имеет два охлаждающих контура, работающих попеременно. Каждый из них обеспечивает охлаждение в режиме «single-shot» длительностью примерно 3 часа при нагрузке около 350 мкВт (в базовой «continuous» модели CC4). Соответственно, пока один контур находится в фазе регенерации крионасоса, второй охлаждает образец. Благодаря этому образец может находиться при Т < 1К продолжительное время – до нескольких месяцев.
Криокулер управляется через электрический разъем с 21- («single shot») или 37- («continuous») контактами, который включает в себя как выводы температурных датчиков, так и разъем для подключения нагревателей тепловых ключей к источнику тока.
