Описание
Серия автономных ожижителей CNP ECO представлена компактными установками с отдельно стоящим воздушным и жидкостным охлаждением. Ожижители азота работают в автоматическом режиме, не требуют постоянного присутствия оператора и весьма надежны в эксплуатации. Для производства жидкого азота требуется только воздух и электроэнергия.

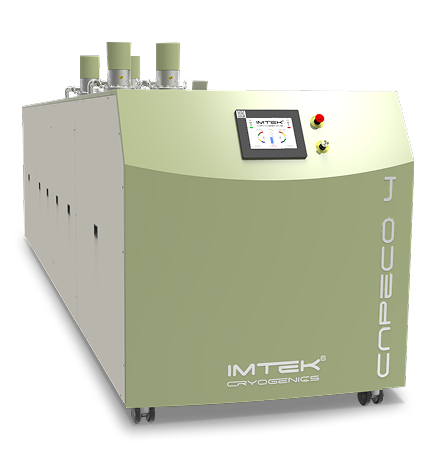

CNPECO-4 представляет собой передовой генератор жидкого азота с производительностью 960 литров в сутки с отдельно стоящим воздушным компрессором и жидкостным охлаждением/чиллером. Данная усовершенствованная система отличается возможностью быстрого запуска, что ускоряет процесс сжижения азота и повышает эффективность эксплуатации. Конструкция plug-and-play и удобный интерфейс позволяют проводить бесшовную интеграцию в любую установку, а управление одной кнопкой максимально упрощает работу.
Атмосферный воздух нагнетается до высокого давления встроенным безмасляным компрессором и подается в буферную емкость. Воздух под высоким давлением в буферном резервуаре направляется на группу фильтров позади устройства для удаления капель воды и очень мелких частиц из воздуха, затем внутренний осушитель воздуха удаляет оставшуюся влагу в газовой фазе. Очищенный сухой и чистый воздух с точкой росы до -40°C поступает на один из слоев адсорбера модуля короткоцикловой адсорбции (PSA).
Технология PSA обеспечивает азот нужной степени чистоты для ожижителя. Углеродное молекулярное сито в слоях PSA адсорбирует молекулы кислорода и углекислого газа, и после насыщения слоя технологические клапаны потока сырья переключаются на второй адсорбционный слой. Затем в первом адсорбционном слое быстро сбрасывают давление и продувают для удаления адсорбированного кислорода. При переключении с одного слоя на другой, создается постоянный поток чистого газообразного азота. Очищенный азот поступает через азотный буферный резервуар в криорефрижератор.
Характеристики
| Модель |
CNPECO-4 |
| Производительность Л. в сутки |
≥ 960 л/день при 23 °C |
| Накопительная ёмкость (Л) |
1000 (1500 опц.) |
| Криорефрижератор |
Установленный на сосуде Дьюара криорефрижератор типа GM |
| Необходимый напор сжатого воздуха |
≥ 120 м³/ч при 7 бар (102 psig) |
| Компрессор |
He, 99.995% чистоты при 19-19.3 бар (275-280 psig), воздушное охлаждение. |
| Поток охлаждающей жидкости |
48-72 Л/мин |
| Требуемая хладопроизводительность |
~60 кВт |
| Опции электроснабжения |
380 – 415 (±10%) V3~ при 50 Гц
480 (±10%) V3~ при 60 Гц |
| Энергопотребление, кВт |
52.8 кВт при 50 Гц
55.2 кВт при 60 Гц |
| Габаритные размеры (Ш x Д x В) |
1240 x 4500 x 1440 мм |
| Необходимое свободное пространство (м) |
5 (Ш) x 8 (Д) x 4 (В) |
| Масса (кг) |
1500 |
| Встроенный генератор азота |
| Чистота жидкого азота |
Не менее 99% |
| Точка росы |
До -40°C |
| Скорость потока |
≥ 40 м³ / ч |
| Интерфейс оператора |
8-дюймовый цветной сенсорный экран |
| Обьём Дьюара (л) |
1000 (+ опция) |
| Рабочее давление |
1-1.8 бар |
| Уровень шума |
<65 дБ на 1 м |
| Контроль уровня в Дьюаре |
Ёмкостный датчик |
| Диапазон рабочей температуры (внутренняя) |
+4 - +40°C |
| Максимальная высота применения (м) |
3000 |
| Соответствие стандартам |
CE, ISO 12100:2010, IEC 60204-1, 2006/42/EC, 97/23/EC; ISO9001:2015 |
Опционально могут быть поставлены: воздушное охлаждение, расходные материалы на два дополнительных года непрерывной работы, панель управления установкой. Установки могут быть доработаны с учетом специфики конечного применения.
