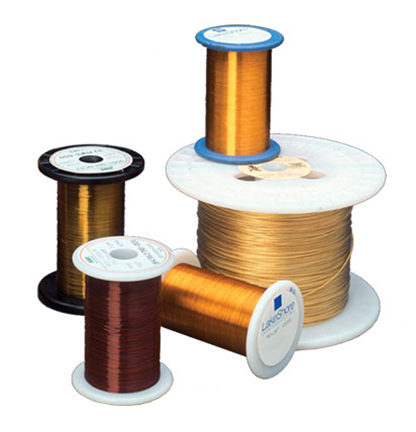

Криогенный провод, используемый для минимизации теплопритока в датчик и криогенную систему, обладает значительно более низкой теплопроводностью (и более высоким электрическим сопротивлением), чем медный провод. Наиболее распространённый тип криогенного провода — фосфористая бронза. Этот провод доступен в одно-, двух- и четырёхпроводном исполнении. Четырёхпроводные варианты доступны в исполнениях Quad-twist™ (две витые пары) или Quad-lead™ (ленточный). Калибр провода — 32 или 36 AWG, с изоляцией из полиимида или поливинилформаля (Formvar®). Другие распространённые криогенные провода включают манганиновый, нихромовый нагревательный провод и сверхпрочный медный провод HD-30.
Немагнитный (NM) одножильный (SL) провод изготовлен из фосфористой бронзы (сплав CuSnP). Этот провод имеет относительно низкую температурную зависимость сопротивления от комнатной до гелиевой температуры.
WSL-32 можно использовать для установки датчиков, требующих более прочных и «надежных» проводов.
Для общей установки датчика рекомендуется использовать провод WSL-36.
Эти витые пары с низким сопротивлением идеально подходят для увеличения длины выводов криогенных датчиков
Duo-Twist™ — это одинарная витая пара (2 провода) из фосфористой бронзы сечением 32 или 36 AWG, скрученная с плотностью 3,15 витка на сантиметр (8 витков на дюйм). Этот провод хорошо подходит, когда необходимо минимизировать вероятность наводок на диодный датчик или образец из-за индуцированных токов в проводах.
Провод Quad-Lead™ представляет собой четырёхпроводной «ленточный кабель», значительно упрощающий отвод тепла и разделку выводов по сравнению с использованием отдельных проводов. С помощью провода Quad-Lead™ легко изготавливать безындукционные (бифилярные) обмотки для радиаторов и нагревателей. Кроме того, провод имеет цветовую кодировку для лёгкой идентификации выводов и может быть разделён на две пары проводов. Провод Quad-Lead™ также полезен для стандартных четырёхпроводных измерений в магнитных полях благодаря своему низкому магнитосопротивлению.
Quad-Twist™ — это две витые пары (4 провода) из фосфористой бронзы сечением 32 или 36 AWG. Каждая пара имеет плотность 3,15 витка на сантиметр (8 витков на дюйм), а плотность скручивания двух пар составляет 1,57 витка на сантиметр (4 витка на дюйм). Этот провод хорошо подходит для минимизации помех, наводимых на диодный датчик или образец индуцированными токами в проводах. Используйте одну витую пару для возбуждения датчика, а другую — для выходного напряжения датчика, чтобы минимизировать наводки электромагнитных помех.
Провод Quad-Lead™ представляет собой четырёхпроводной «ленточный кабель», значительно упрощающий отвод тепла и разделку выводов по сравнению с использованием отдельных проводов. С помощью провода Quad-Lead™ легко изготавливать безындукционные (бифилярные) обмотки для радиаторов и нагревателей. Кроме того, провод имеет цветовую кодировку для лёгкой идентификации выводов и может быть разделён на две пары проводов. Провод Quad-Lead™ также полезен для стандартных четырёхпроводных измерений в магнитных полях благодаря своему низкому магнитосопротивлению.
Quad-Twist™ — это две витые пары (4 провода) из фосфористой бронзы сечением 32 или 36 AWG. Каждая пара имеет плотность 3,15 витка на сантиметр (8 витков на дюйм), а плотность скручивания двух пар составляет 1,57 витка на сантиметр (4 витка на дюйм). Этот провод хорошо подходит для минимизации помех, наводимых на диодный датчик или образец индуцированными токами в проводах. Используйте одну витую пару для возбуждения датчика, а другую — для выходного напряжения датчика, чтобы минимизировать наводки электромагнитных помех.
Этот более прочный провод полезен в качестве подводящего провода к резистивным нагревателям в криогенных средах, где требуется или желательно низкое сопротивление нагревателя.
Этот провод с высоким сопротивлением обычно используется в нагревательных элементах. Относительно большой диаметр провода обеспечивает достаточную площадь поверхности для рассеивания выделяющегося внутри него тепла, при этом температура провода повышается лишь незначительно.
