Описание

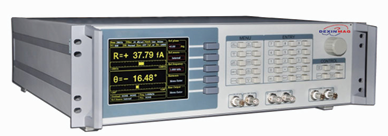

Синхронный усилитель с DSP DXA-001 имеет превосходные характеристики в полосе пропускания от 1 мГц до 102 кГц. Благодаря новейшим технологиям цифровой обработки сигналов и высокоточному 24-битному АЦП, DXA-001 легко определяет фазу и амплитуду слабых сигналов, подавленных различными сильными шумами. По своим характеристикам DXA-001 не уступает другим синхронным усилителям по всему миру, а по некоторым параметрам даже превосходит их, например, по точности измерений, отношению сигнал/шум и динамическому резерву. Кроме того, DXA-001 обладает рядом особых функций, таких как измерение нескольких гармоник и быстрое преобразование Фурье (БПФ), что идеально для научных исследований и промышленного применения.
Преимущества
- Диапазон частот от 1 мГц до 102 кГц
- Чувствительность от 1 нВ до 1 В
- Постоянные времени от 10 мкс до 3 кс
- >120 дБ динамический резерв
- Автоматическая регулировка
- Измерение нескольких гармоник
- Спектральный анализ БПФ
Характеристики
|
Синхронный усилитель DXA-001 |
|
Входные каналы: |
| Режим работы по напряжению на входе: |
Односторонний или дифференциальный |
| Чувствительность: |
от 1 нВ до 1 В в последовательности 1-2-5, от 1 фА до 1 мкА |
| Ток на входе |
– 106 или 108 В/А |
Импеданс:
|
напряжение 10 МОм // 25 пФ, АС или DC связь;
ток 1 кОм к виртуальному заземлению |
| Динамический резерв |
> 120 дБ |
| Точность усиления: |
типичная 0.2%, макс. 1% |
| Уровень шумов: |
5 нВ/√Гц при 997 кГц,
13 фА/√Гц при 997 кГц,
15 фА/√Гц при 97 кГц |
| Фильтры на линии |
50/60 Гц и 100/120 Гц |
|
Референсные каналы: |
| Вход: |
диапазон частот от 1 мГц до 102 кГц,
опорный вход TTL или синусоидальный,
сопротивление 1 МОМ//25 пФ |
| Фаза: |
разрешение 1 мкград,
абсолютная/отн. погрешность <1 град/<1 мград,
ортогональность 90 ± 0.001 град, |
| Фазовый шум |
внутренний референс - синтезированный, <0,0001 град при 1 кГц,
внешний референс - 0,001 град при частоте 1 кГц (постоянная времени 100 мс, 12 дБ/окт) |
| Дрейф |
<0,01 град/℃ ниже 10 кГц
<0,1 град/℃ выше 10 кГц |
| Обнаружение гармоник |
2F, 3F, ...nF до 102 кГц (n<32767) |
| Время сбора данных: |
внутренний референс -мгновенно, внешний референс - (2 цикла + 5 мс) или 40 мс, в зависимости от того, что больше |
|
Демодулятор |
|
Стабильность: |
| Цифровые выходы: |
отсутствие смещения нуля при всех настройках |
| Отображение параметров: |
отсутствие смещения нуля при всех настройках |
| Аналоговые выходы: |
<5 ppm/℃ для любых настроек динамического резерва |
| Подавление гармоник |
-90 дБ |
Временная константа:
|
от 10 мкс до 3 кс (<200 Гц)
от 10 мкс до 30 с (>200 Гц)
(6, 12, 18, 24 дБ/окт) |
| Синхронные фильтры: |
доступны ниже 200 Гц (18, 24 дБ/окт) |
|
Внутренний осциллятор |
Частота:
|
Диапазон: от 1 мГц до 102 кГц
Точность: 2 ppm + 10 мкГц
Разрешение: 1 мГц |
| Искажение |
-80 дБс (при частоте <10 кГц),
-70 дБс (при частоте >10 кГц) |
| Амплитуда: |
от 0,001 до 5 Vrms |
| Точность: |
1% |
| Стабильность: |
50 ppm/℃ |
| Выходы: |
синусоидальный выход на задней панели, Выход синхронизации TTL на задней панели |
Экран:
|
5,6 дюйма, 640×480 TFT |
| Формат экрана: |
одиночный или двойной дисплей |
| Отображаемые величины: |
на каждом дисплее отображается одновременно X, Y, R, θ |
| Типы отображения: |
Числовая форма, гистограмма и полосовая диаграмма |
|
Два вывода СН1 и СН2: |
| Функции |
X, Y, R, θ |
| Напряжение на выходе: |
+/10 В полная шкала, 30 мА максимальный ток на выходе |
Интерфейсы:
|
USB2.0
RS232 |
|
Основные параметры: |
| Питание |
220 В/ 50 Гц / 1 ф
100-120 В (опция) |
| Потребляемая мощность: |
30 Вт |
| Размеры |
(ВхШхГ): 148х448х513 мм |
| Масса |
11 кг |
