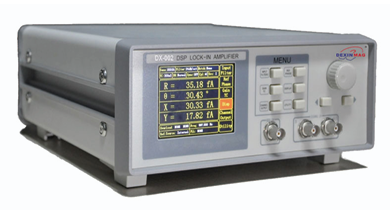

Синхронный усилитель DXA-002

телефон/факс
Для заказа криогенных жидкостей
Телефон/факс
Для заказа криогенных жидкостей
Компактный синхронный усилитель DSP DXA-002 обеспечивает превосходные характеристики в полосе пропускания от 50 мГц до 120 кГц. Благодаря высокоскоростной 4-ядерной архитектуре, высокоточному АЦП и превосходным аналоговым характеристикам, DXA-002 легко обнаруживает фазу и амплитуду слабых сигналов на фоне различных сильных шумов. По своим характеристикам DXA-002 не уступает другим синхронным популярным усилителям, а по некоторым параметрам, таким как точность измерений и рабочая полоса пропускания, даже превосходит их, удовлетворяя требованиям научных исследований и промышленного применения.
Синхронный усилитель DXA-002 | |
Входные каналы: | |
Режим работы по напряжению на входе: | Односторонний или дифференциальный |
Чувствительность: | от 1 нВ до 1 В в последовательности 1-2-5, от 1 фА до 1 мкА |
Ток на входе | – 106 или 108 В/А |
Импеданс: |
напряжение 10 МОм // 25 пФ, АС или DC связь; ток 1 кОм к виртуальному заземлению |
Динамический резерв | > 120 дБ |
Точность усиления: | типичная 0.2%, макс. 1% |
Уровень шумов: | 9 нВ/√Гц при 997 кГц, 0.14 фА/√Гц при 997 кГц, 0.13 фА/√Гц при 97 кГц |
Фильтры на линии | 50/60 Гц и 100/120 Гц |
Референсные каналы: | |
Вход: | диапазон частот от 50 мГц до 120 кГц, опорный вход TTL или синусоидальный, сопротивление 1 МОМ//25 пФ |
Фаза: | разрешение 1 мкград, абсолютная/отн. погрешность <1 град/<1 мград, ортогональность 90 ± 0.001 град, |
Фазовый шум | внутренний референс - синтезированный, <0,0001 град при 1 кГц, внешний референс - 0,005 град при частоте 1 кГц (постоянная времени 100 мс, 12 дБ/окт) |
Дрейф | <0,01 град/℃ ниже 10 кГц <0,5 град/℃ выше 10 кГц |
Обнаружение гармоник | 2F, 3F, ...nF до 120 кГц (n<32767) |
Время сбора данных: | внутренний референс -мгновенно, внешний референс - (2 цикла + 5 мс) или 40 мс, в зависимости от того, что больше |
Демодулятор | |
Стабильность: | |
Цифровые выходы: | отсутствие смещения нуля при всех настройках |
Отображение параметров: | отсутствие смещения нуля при всех настройках |
Аналоговые выходы: | <5 ppm/℃ для любых настроек динамического резерва |
Подавление гармоник | -90 дБ |
Временная константа: |
от 10 мкс до 3 кс (<200 Гц) от 10 мкс до 30 с (>200 Гц) (6, 12, 18, 24 дБ/окт) |
Синхронные фильтры: | доступны ниже 20 Гц |
Внутренний осциллятор | |
Частота: |
Диапазон: от 50 мГц до 120 кГц Точность: 2 ppm + 10 мкГц Разрешение: 1 мГц |
Искажение | -80 дБс (при частоте <10 кГц), -70 дБс (при частоте >10 кГц) |
Амплитуда: | от 0,10 до 1 Vrms |
Точность: | 1% |
Стабильность: | 100 ppm/℃ |
Выходы: | синусоидальный выход на задней панели, Выход синхронизации TTL на задней панели |
Экран:
|
3,5 дюйма, 320×240 TFT |
Формат экрана: | одиночный или двойной дисплей |
Отображаемые величины: | 4 канала данных: X, Y, R, θ |
Типы отображения: | Числовая форма |
Два вывода СН1 и СН2: | |
Функции | X, Y, R, θ |
Напряжение на выходе: | +/5 В полная шкала, 30 мА максимальный ток на выходе |
Интерфейсы:
|
USB2.0 RS232 |
Основные параметры: | |
Питание | 220 В/ 50 Гц / 1 ф 100-120 В (опция) |
Потребляемая мощность: | 20 Вт |
Размеры | (ВхШхГ): 102 (без ножек) 115 (с ножками) х259х320 мм |
Масса | 3.2 кг |
