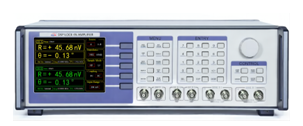

Двухканальный синхронный усилитель DXA-005
телефон/факс
Для заказа криогенных жидкостей
Телефон/факс
Для заказа криогенных жидкостей
Двухканальный синхронный усилитель DXA-005 – новейшее технологическое решение, обладающее превосходными характеристиками и широким диапазоном измерений. Прибор основан на технологии цифровой модуляции, оснащён 16-разрядным цифро-аналоговым преобразователем (ЦАП) с частотой дискретизации 1 Гвыб/с и 14-разрядным аналого-цифровым преобразователем (АЦП). Он использует архитектуру платформы DSP, которая позволяет точно и быстро обнаруживать эффективные компоненты сигнала, скрытые в сильном шуме.
Благодаря двум независимым и синхронизированным входным каналам, DXA-005 не только способен одновременно измерять амплитуду и фазу двух входных сигналов, но и достигает передового международного уровня по таким ключевым показателям производительности, как точность измерений, рабочий диапазон частот, отношение сигнал/шум и динамический резерв. Кроме того, добавление функций измерения нескольких гармоник, осциллографа и анализатора спектра, а также ПИД-регулятора позволяет широко применять DXA-005 для решения широкого спектра задач в научных исследованиях и промышленности.
| Входной канал | |
| Режим работы по напряжению на входе | Односторонний или дифференциальный |
| Чувствительность | От 1 нВ до1 В ср.квадр. |
| Диапазон измерения | 100 мкВ,500 мкВ, 2 мВ, 10 мВ, 50 мВ, 200 мВ, 1.3 В |
| Максимальная амплитуда | <1.3 В ср. квадр. |
| Входная связь | DC или AC |
| Импеданс на входе | 50 Ом или 10 МОм / 15 пФ |
| Динамический резерв | >120 дБ |
| Точность амплитуды | 0.5% типично. 1% макс. |
| Дрейф температуры | 0.1%/℃ типичный |
| Шум входного напряжения | 4 нВ / Гц (f>100 кГц) 3 нВ / Гц (f>1 МГц) |
| Преобразование данных | 14 бит, 1 GSPS 24 бит, 244 kSPS |
| Референсный канал | |
| Сигнал | |
| Диапазон частот | 1 мкГц – 400 МГц |
| Референсный вход | Синусоида или прямоугольная волна |
| Импеданс на входе | 50 Ом или 1 МОм |
| Референсный уровень синусоиды | |
| Низкий диапазон | 250 mVpp <V pp <2.5 Vpp |
| Высокий диапазон | 2.5 Vpp <V pp <10 Vpp |
| Референсный уровень прямоугольной волны | |
| Низкий диапазон | -0.1 V <VIL <0.1 V, 0.25 V <VIH <2.5 V |
| Высокий диапазон | -0.5 V <VIL <0.5 V, 2.5 V <VIH < 5.0 V |
| Фаза | |
| Разрешение | 1.0 мкград |
| Относительная погрешность фазы | ±0.5 град типично, ±3 град макс. |
| Обнаружение гармоник | 1-65535 F (nF<400 МГц) |
| Время сбора данных | |
| Внутренний референс | Мгновенно |
| Внешний референс | 100 циклов или 1.5 мс |
| Преобразование данных | 14bit,1GSPS |
| Внутренний осциллятор | |
| Кол-во осцилляторов | 2 |
| Выбор источника PLL | Референс или сигнал |
| Осциллятор кристалла | |
| Точность | ±0.1 ppm |
| Стабильность температуры | ±0.01 ppm/℃ |
| Старение | ±0.05 ppm/год |
| Фазовый шум | −150 dBc / Гц при 10 кГц |
| Канал выходного сигнала | |
| Диапазон частот | DC-400 МГц |
| Выход синусоиды | |
| Амплитуда (HiZ Load) | 2 мкВ pp-3.0 В pp(<250 МГц) 2 мкВ pp-2.2 В pp(<320 МГц) 2 мкВ pp-1.2 В pp(<400 МГц) |
| Амплитуда (50 Ом Load) | 1 мкВ pp-1.5 В pp(<250 МГц) 1 мкВ pp-1.1 В pp(<320 МГц) 1 мкВ pp-0.6 В pp(<400 МГц) |
| Resolution | 1 мкВ pp |
| Точность амплитуды | ±0.5% типично, ±1% макс. |
| Выходное смещение (50 Ом Load) | От -1.5 до 1.5 В |
| Входное смещение | 50 Ом |
| Макс. ток на выходе | ±100 мА |
| Преобразование данных | 16 бит, 1GSPS |
| Демодуляторы | |
| Количество демодуляторов | 3 |
| Выбор источника ввода | 2 доступных вводных канала |
| Временная константа | 25ns-4ks |
| Ширина полосы измерения | 40 мкГц – 6 МГц |
| Скат фильтра | 6, 12, 18, 24, 30, 36, 42, 48 дБ/oct |
| Дополнительные вводы и выводы | |
| Вводы | |
| Функция | 4 канала |
| Диапазон | ±10 В, разрешение 1 мВ |
| Импеданс | 1 МОм |
| Преобразование данных | 16 бит, 244.14 kSPs |
| Выводы | |
| Функция | 4 канала |
| Диапазон | ±10 В, разрешение 1 мВ |
| Ток | ±30 мА макс |
| Преобразование данных | 16 бит, 976.56 kSPS |
| Доступные интерфейсы | RS-232, USB 2.0 и 1000 Mbps Ethernet |
| Общие данные | |
| Требования по питанию | |
| Напряжение | 220-240 В AC 100-120 В AC (Опция) |
| Мощность | 100 Вт типично, 120 Вт макс. |
| Размеры | 438 × 550 × 147 мм |
| Масса | 12 кг |
