Описание
- 6 нВ // Гц входной шумGain of 10/20/50/100
- Вход FET, входное сопротивление 10 мОм
- Точность усиления 2%
- Высокое подавление синфазного сигнала
- Полоса усиления 1 Гц – 300 кГц

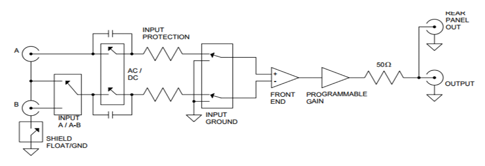

Принципиальная блок-схема
Графики

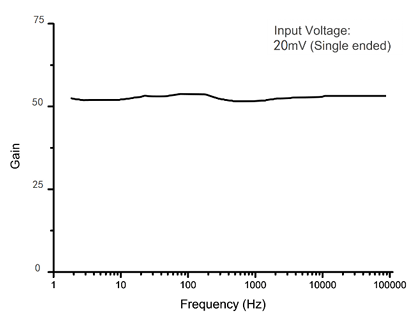

Кривая частотной характеристики

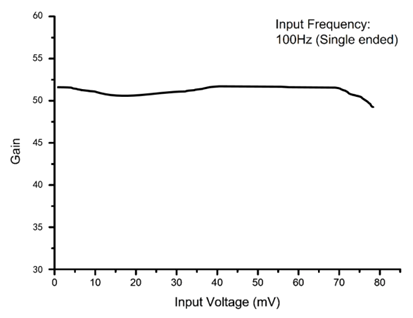

Кривая амплитудной характеристики

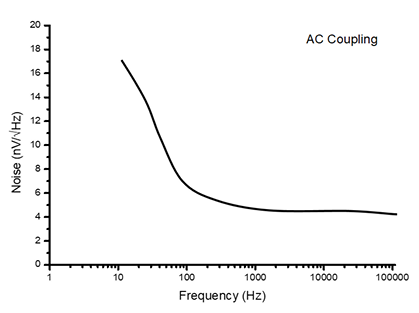

Отношение шума к частоте

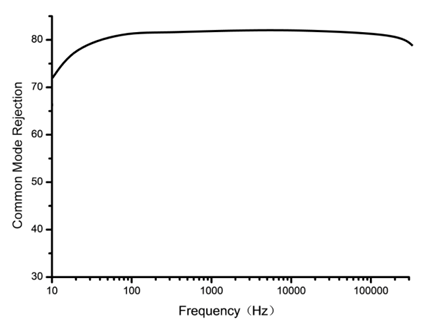

Частота CMRR
Характеристики
| Вход |
|
| Входное сопротивление |
10 МОм |
| Режим работы по напряжению на входе |
Односторонний или дифференциальный |
| Максимальный вход |
7 мВ ср.квадр. (перегрузка) |
| Шум (типичный) |
|
| 10 Гц |
22.1 нВ/Гц |
| 1 кГц |
6.2 нВ/Гц |
| 10 кГц |
5.7 нВ/Гц |
| 100 кГц |
5.6 нВ/Гц |
| Соединение |
AC (0.16 Гц) |
| CMRT |
100 дБ (100 Гц) |
| Входная полоса пропускания |
1 Гц ~ 300 кГц |
| Усиление |
10, 20, 50, 100 |
| Точность усиления |
2% макс. |
| Выход |
|
| A |
Односторонний |
| B |
Экранированное заземление |
| Максимальный выход |
7 В ср.квадр |
| Мощность |
12 В DC |
