Описание
- Входной шум до 6 нВ
- Входной каскад BJT со сверхнизким уровнем шума
- Регулируемое усиление в 10/20/50/100 раз
- Полоса усиления 200 Гц ~ 300 кГц
- Компактный размер и портативность
Принципиальная блок-схема
Графики

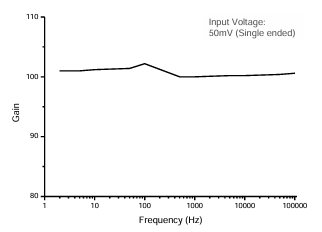

Кривая частотной характеристики

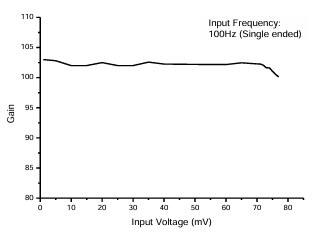

Кривая амплитудной характеристики

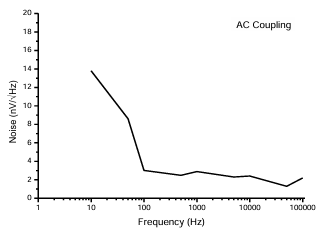

Отношение шума к частоте

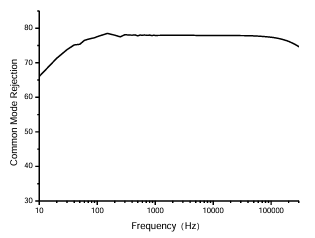

Частота CMRR
Характеристики
| Вход |
|
| Входное сопротивление |
10 кОм |
| Режим работы по напряжению на входе |
Односторонний или дифференциальный |
| Максимальный вход |
70 мВ ср.квадр. (перегрузка) |
| Шум (типичный) |
|
| 10 Гц |
16.96 нВ/Гц |
| 1 кГц |
3.65 нВ/Гц |
| 10 кГц |
2.411 нВ/Гц |
| 100 кГц |
2.2 нВ/Гц |
| Соединение |
AC (160 Гц) |
| CMRT |
100 дБ (100 Гц) |
| Входная полоса пропускания |
200 Гц ~ 300 кГц |
| Усиление |
10, 20, 50, 100 |
| Точность усиления |
2% макс. |
| Выход |
|
| A |
Односторонний |
| B |
Экранированное заземление |
| Максимальный выход |
7 В ср.квадр |
| Мощность |
12 В DC |
