Описание

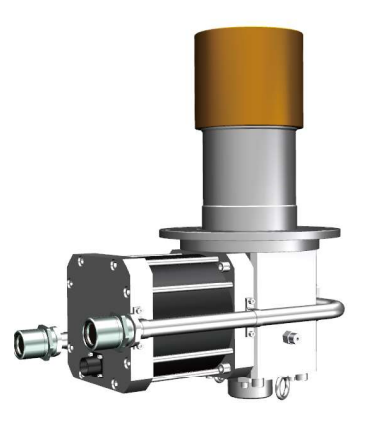

Криогенные рефрижераторы HynHe Cryogenics
ООО "Криотрейд инжиниринг" представляет надёжные и высокопроизводительные криогенные рефрижераторы HynHe Cryogenics, представленные сериями машин на цикле Гиффорда-МакМагона.
| Модель |
HE-60500D |
| Энергопотребление (50 Гц) |
1-я ступень |
2-я ступень |
| 380 Вт при 60 K |
- |
| Мин. температура |
< 12 К |
| Время захолаживания с 300 до 60 К |
< 60 мин |
| Компрессор |
LAVROCK 100 |
| Масса |
Криоголовка |
Компрессор |
| 53 кг |
250 кг |
| Мощность (компрессора) |
Захолаживание |
Установившийся режим |
＜13.5 кВт при 50 Гц
＜14.5 кВт при 60 Гц |
＜12 кВт при 50 Гц
＜13 кВт при 60 Гц |
| Длина шлангов |
25A X20 м |
| Периодичность обслуживания |
10 000 ч |

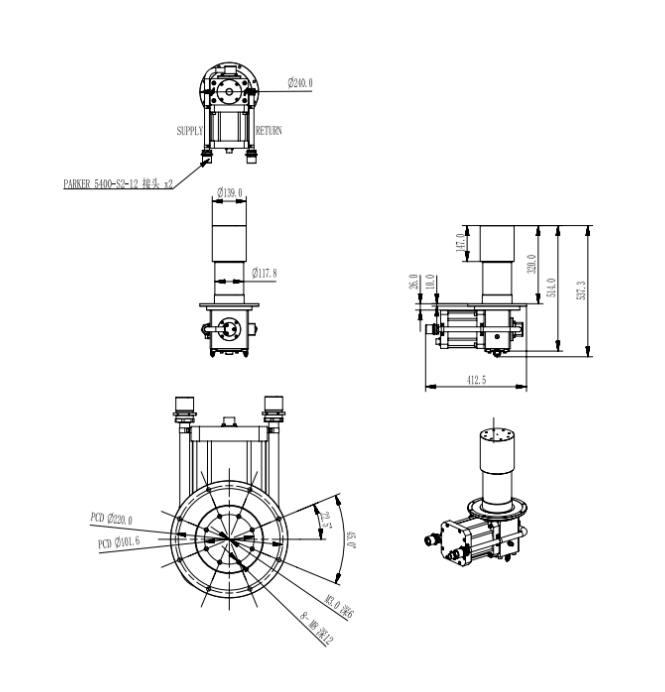

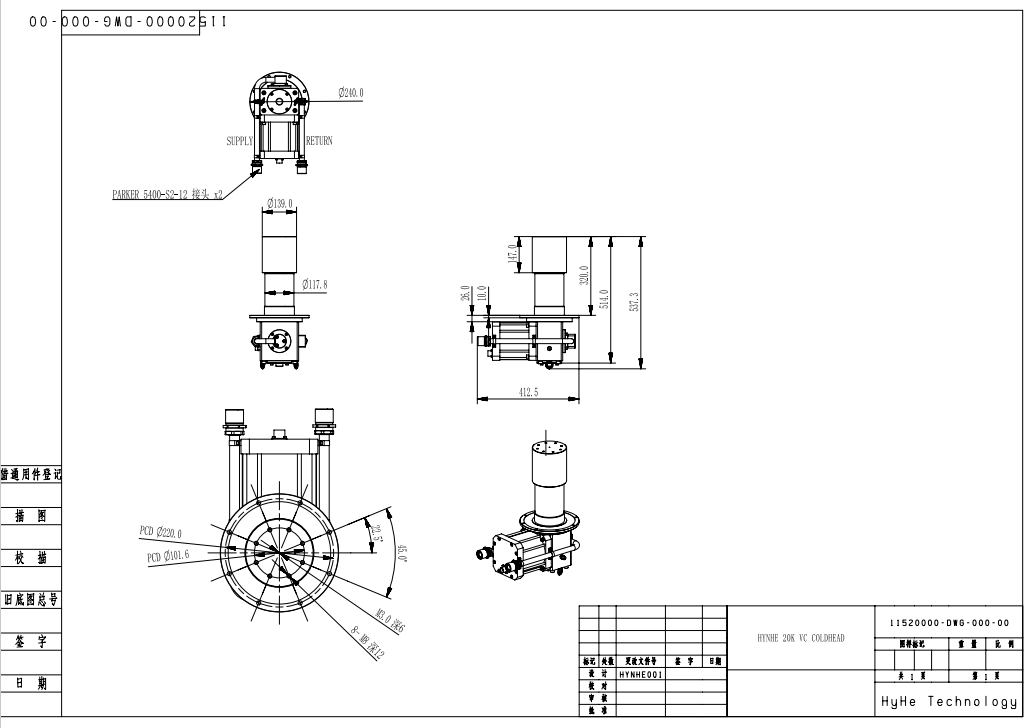

Чертёж общего вида

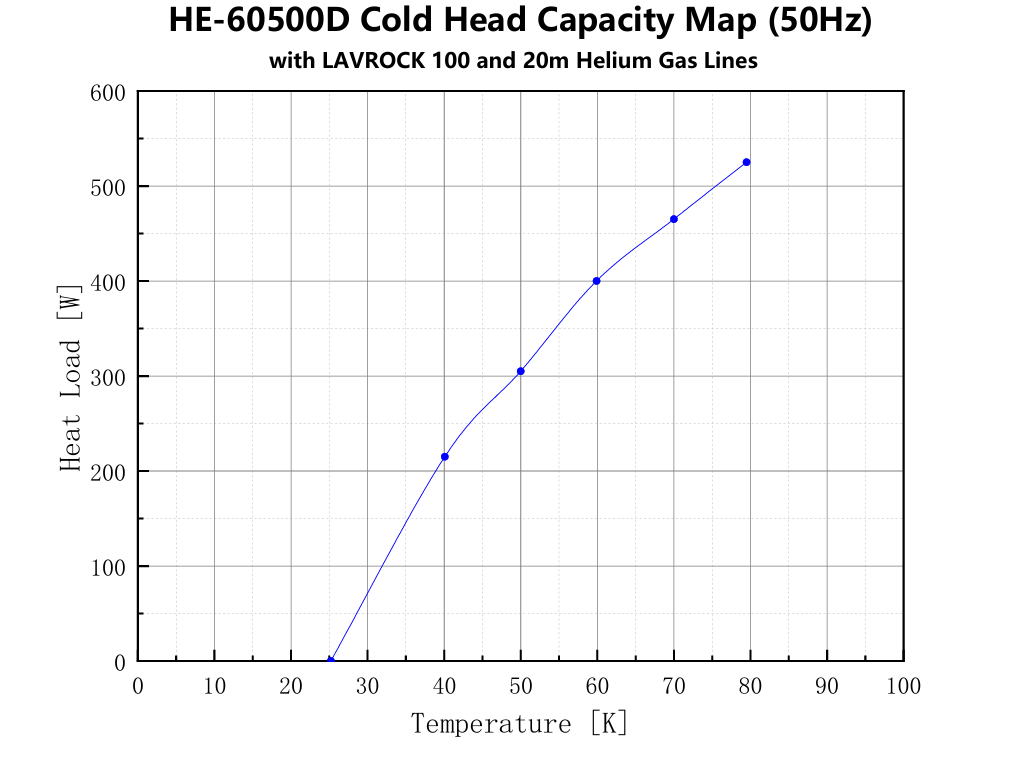

График холодопроизводительности
Гелиевый компрессор
| Модель |
LAVROCK 100 |
| Электропитание |
380~480 В, 3 ф, 50/60 Гц |
| Чистота He |
＞ 99.999% |
| Размеры (Д * Ш * В) |
550 х 593 Х 792 мм |
| Рабочий поток |
12 ~ 19 Л/мин (25 С) ＜0.8 МПа |
| Температура потока |
Впуск |
Выпуск |
| 5~28 C |
＜ 45 C |
| Рабочее давление |
Подача |
Выпуск |
| 19~28 бар |
3~9 бар |
| Уравновешивающее давление |
1.60 – 1.85 МПа |
| Мощность |
Захолаживание |
Установившийся режим |
＜13.5 кВт при 50 Гц
＜14.5 кВт при 60 Гц |
＜12 кВт при 50 Гц
＜13 кВт при 60 Гц |
| Размеры соед. трубок |
25A X20 м |
| Период сервисного обсл. |
36 мес. |
Условия эксплуатации
| Параметр |
Работа |
Хранение |
| Окр. температура |
4 ~ 40 C |
-20 ~ 40 C |
| Влажность |
30 ~ 70 % |
10 ~ 90 % (без конденсации) |
| Окр. давление |
70 ~ 110 кПа |
20 ~ 110 кПа |
Для получения консультации или размещения заказа обращайтесь к специалистам компании ООО "Криотрейд инжиниринг".
