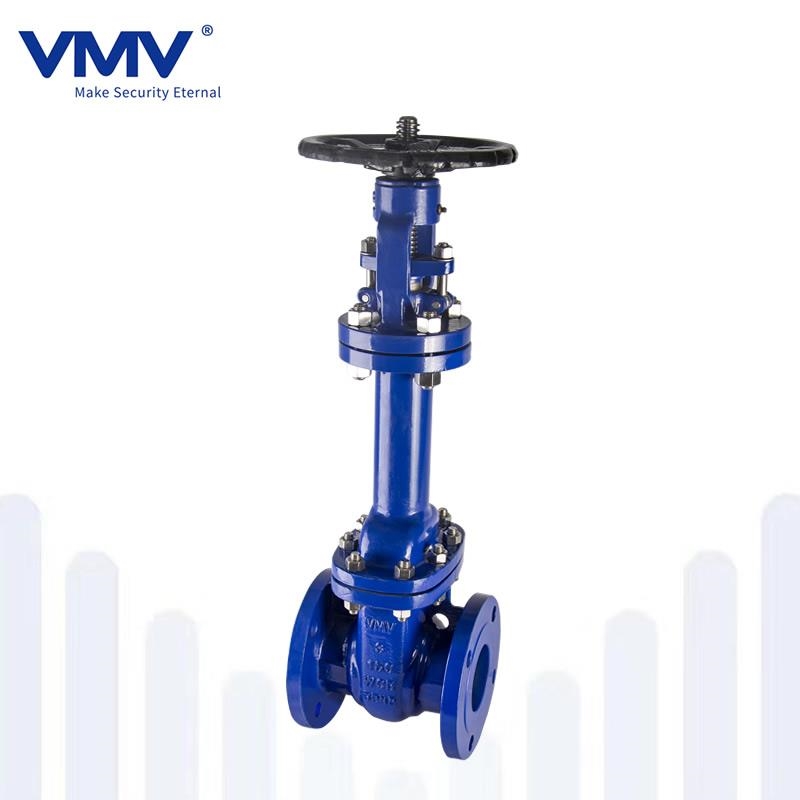

Сильфонная задвижка стандарта ANSI

Печать страницы

Сильфонный клапан представляет собой предохранительное устройство, которое поддерживает герметичность под давлением, предотвращая выброс жидкостей или горючих газов в атмосферу безопасным и экономичным способом.

Стоимость

Стоимость по запросу

Специальное предложение

Готово к отгрузке

Производитель

VMV

Сопутствующие товары
Возникли вопросы?

Описание

Аксессуары и компоненты

— Криогенная арматура

Ключевая часть устройства - металлические сильфоны, нижний конец которых приварен к штоку клапана, а верхний - к соединительной пластине, образуя металлический барьер между средой и атмосферой, исключающий утечки штока клапана.

Сферы применения

Системы нагрева нефти, паровые системы, системы распределения горячей и холодной воды.

Преимущества

Сильфонный герметизирующий элемент. Ключевой частью металлического сильфона является сварное соединение между крышкой и штоком (автоматическая прокатная сварка), полностью устраняющее утечки от штока,
Двойная герметизация (сильфон + набивка). Сильфон и набивка предотвращают утечки и обеспечивают надёжную герметизацию.
Смазочный ниппель, для смазывания штока, гайка и втулки напрямую,
Эргономичный маховик, обеспечивающий более длительный срок службы и упрощающий эксплуатацию.

Технические характеристики

Стандарт конструкции: ASME B16.34
Размер от торца до торца: ASME B16.10
Фланцованные соединения: ASME B16.5
Испытание и проверка: API 598

Результаты испытаний

Номинальное давление		PN
Тестовое давление	Испытание на прочность	1.5 PN	MPa
	Испытание на герметичность	1.1 PN
	Испытание газоизоляции	0.6
	Испытание сильфонов	1.1 PN
Рабочая температура		-196 ~ 600℃

Примечание: Номинальный уровень давления материала при комнатной температуре, единица измерения давления - MPa

Материалы

NO.	Деталь	Материал
1	Корпус	WCB, CF8, CF8M
2	Седло	304, Stellite
3	Диск	WCB+13Cr, CF8, CF8M
4	Штифт	13Cr, F304, F316
5	Сильфон	S.S304, S.S316L
6	Винтовая гайка	ASTM A194-2H, A194-8, A194-8M
7	Шпилька	ASTM A193-B7, A193-B8, A193-B8M
8	Гайка	ASTM A194-2H, A194-8, A194-8M
9	Металлическая прокладка	Нержавеющая сталь + Гибкий графит
10	Хомут	WCB, CF8, CF8M
11	Гайка	ASTM A194-2H, A194-8, A194-8M
12	Шток	ASTM A193-B7, A193-B8, A193-B8M
13	Гайка	ASTM A194-2H, A194-8, A194-8M
14	Прокладка	Нержавеющая сталь + Гибкий графит
15	Стакан	S.S304, S.S316
16	Набивка	Гибкий графит
17	Тяжёлый штифт	1045, S.S304, S.S316
18	Тяжёлый болт	ASTM A193-B7, A193-B8, A193-B8M
19	Тяжёлая гайка	ASTM A194-2H, A194-8, A194-8M
20	Сальник	WCB, CF8
21	Штоковая гайка	Медный сплав, D2, BL-2
22	Подшипниковая гайка	1045, S.S304, S.S316
23	Маховик	60-40-18
24	Контргайка	1045

Размеры

Материал	DN	Размер (мм)
		150 LB
		L	D	D1	D2	b	f	n-Φd
A105	1/2″	108	90	60.5	35	10	2	4-Φ16
	3/4″	117	100	70	43	11	2	4-Φ16
	1″	127	110	79.5	51	12	2	4-Φ16
	1-1/4″	140	115	89	63.5	13	2	4-Φ16
	1-1/2″	165	125	98.5	73	15	2	4-Φ16
A105 WCB	2″	178	150	120.5	92	16	2	4-Φ19
WCB	2-1/2″	190	180	139.5	105	18	2	4-Φ19
	3″	203	190	152.5	127	20	2	4-Φ19
	4″	229	230	190.5	157	24	2	8-Φ19
	5″	254	255	216	186	24	2	8-Φ22
	6″	267	280	241.5	216	26	2	8-Φ22
	8″	292	345	298.5	270	29	2	8-Φ22
	10″	330	405	362	324	31	2	12-Φ25
	12″	356	485	432	381	32	2	12-Φ25
	14″	381	535	476	413	35	2	12-Φ29
	16″	406	595	540	470	37	2	16-Φ29
	18″	432	635	578	533	40	2	12-Φ32
	20″	457	700	625	584	43	2	20-Φ32
300 LB
	1/2″	140	95	66.5	35	15	2	4-Φ16
	3/4″	152	115	82.5	43	16	2	4-Φ19
	1″	165	125	89	51	18	2	4-Φ19
	1-1/4″	178	135	98.5	63.5	20	2	4-Φ19
	1-1/2″	190	155	114.5	73	21	2	4-Φ22
A105 WCB	2″	216	165	127	92	23	2	8-Φ19
WCB	2-1/2″	241	190	149	105	26	2	8-Φ22
	3″	282	210	168.5	127	29	2	8-Φ22
	4″	305	255	200	157	32	2	8-Φ22

	6″	403	320	270	216	37	2	12-Φ22
	8″	502	380	330	270	42	2	12-Φ22
	10″	568	445	387	324	48	2	16-Φ29
	12″	648	520	451	381	51	2	16-Φ32
	14″	762	585	514.5	413	54	2	20-Φ32
	16″	838	650	571.5	470	58	2	20-Φ35
	18″	914	710	628.5	533	61	2	24-Φ35
	20″	991	775	686	584	64	2	24-Φ35
