Описание
Установка серии 3100 может применяться для следующих материалов: диамагнетики, парамагнетики, ферромагнетики, ферримагнетики, антиферромагнитные и анизотропные материалы; материалы для магнитных записывающих устройств, материалы GMR и CMR, "exchange biased" и "spin valve" материалы, магнитооптические, сыпучие материалы, порошки, тонкие пленки, монокристаллы, жидкости. Существуют разные конфигурации и опции: криостат, высокотемпературный нагрев (печь).
Функционал и особенности
- Позволяет исследовать петлю магнитного гистерезиса (M-H) для определения коэрцитивной силы, остаточной намагниченности и намагниченности насыщения, момента и других параметров.
- Возможность исследования кривой M-T для получения сверхпроводящего перехода (с помощью низкотемпературной опции) и температуры Кюри (с помощью высокотемпературной опции).
- Вся серия в базовой комплектации оснащена электрической вибрационной головкой с непрерывным вращением на 360°; образец непрерывно вращается.
- VSM удобен для анизотропных исследований.
- Специально разработанный метод регулировки зазора между полюсами электромагнита позволяет устранить необходимость регулировать положение образца в центре в левом и правом направлениях; точная механическая конструкция гарантирует, что образец каждый раз будет находиться в центре в переднем и заднем направлениях; новая концепция позволяет автоматически выровнять образец в направлениях вверх и вниз; все это позволяет значительно повысить точность и удобство измерений.
- Скорость тестирования революционным образом ускорена. Прибор способен непрерывно собирать значения магнитного момента, магнитного поля и температуры с интервалом в 10 мс, чтобы пользователь мог зафиксировать любые детали, которые быстро меняются в процессе тестирования. Скорость изменения электромагнитного поля достигает 5000 Гаусс/с, что невозможно для сверхпроводящего магнита. При такой высокой скорости изменения магнитного поля и высокой скорости сбора данных за 14 секунд, прибор способен получить петлю гистерезиса и поддерживать проверку кривой инверсии первого порядка (FORC).
- Благодаря высокоточному лазерному датчику перемещения можно различать изменение амплитуды в 1 мкм и формировать замкнутый контур управления с помощью специально настроенной системы вибропривода образца, которая позволяет достичь стабильности амплитуды в 8 мм в течение длительного времени 5/10000.
- Благодаря встроенному устройству для замены и выравнивания, входящему в комплект поставки, больше нет риска поломки стержня для образца; опция для высокой и низкой температур также позволяет проводить исследования векторного магнитного момента.
- Уменьшенные размеры, удобство в эксплуатации.
- Запатентованная конструкция с быстрой и легкой заменой образца одной рукой и программное обеспечение с дружественным интерфейсом и удобным управлением.
Основные характеристики
Измерение магнитного момента

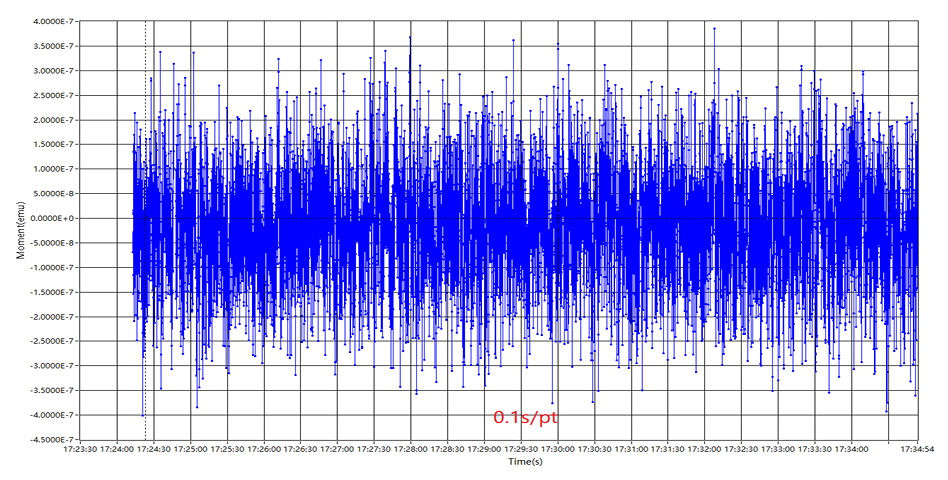

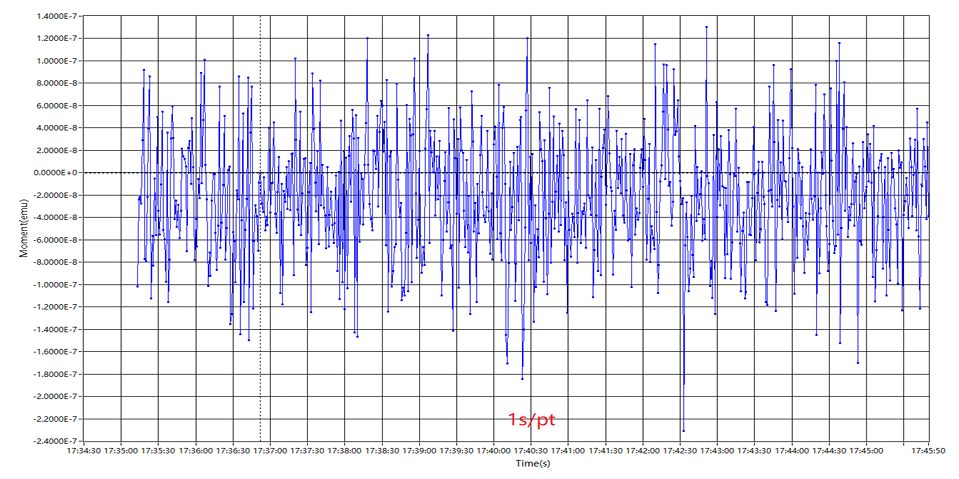

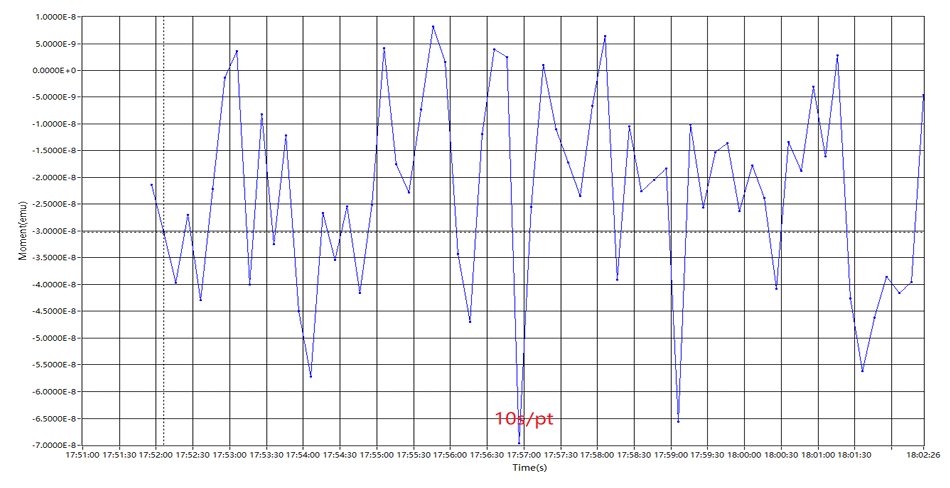

| Шумы |
0.1s/pt (RMS) |
0.1s/pt (P-P) |
1s/pt (RMS) |
1s/pt (P-P) |
10s/pt (RMS) |
10s/pt (P-P) |
| Комнатная температура @3.5 мм |
150 μemu |
800 μemu |
80 μemu |
380 μemu |
35 μemu |
80 μemu |
| Высокая или низкая температура @8 мм |
20 μemu |
90 μemu |
15 μemu |
35 μemu |
10 μemu |
9 μemu |
| Прим.: RMS - это среднеквадратичное значение данных за 10 минут, а P-P - максимальное значение за 10 минут. |
| Диапазон измерений |
от 35*10-9 до 103 emu |
| Стабильность |
±0.05% полной шкалы/день (фиксированное расстояние, данные получены через 24 часа после достижения термического равновесия при относительном максимальном интервале в 2 часа при постоянной температуре и магнитном поле) |
| Повторяемость |
±0.5% (данные, полученные путем десятикратной загрузки и извлечения образцов, при одних и тех же исходных данных) |
| Точность |
±1% (в сравнении с эталоном NIST 772a) |
| Образец |
от 0 до 10 г (образец большей массы приведет к уменьшению амплитуды, что ухудшит соотношение сигнал/шум) |
Магнитное поле
| Температура образца |
Зазор |
Площадь образца |
3105 |
3107 |
| Комнатная температура |
7.5 мм |
3.5 мм |
2.8 Тл |
3.2 Тл |
| Комнатная температура |
12 мм |
8 мм |
2.5 Tл |
2.7 Tл |
| Высокая/низкая температура |
28 мм |
8 мм |
1.95 Тл |
2.2 Тл |
| Характеристики магнитного поля |
Подъем образца & вращение |
| Точность |
1% |
Точность перемещения (подъема) |
0.1 мм |
| Разрешение |
1 мЭ |
Диапазон подъема |
от 0 до 300 мм |
| Повторяемость |
100 мЭ |
Точность вращения |
0.01° |
| Скорость изменения |
5000 Э/с |
Диапазон вращения |
Непрерывный |

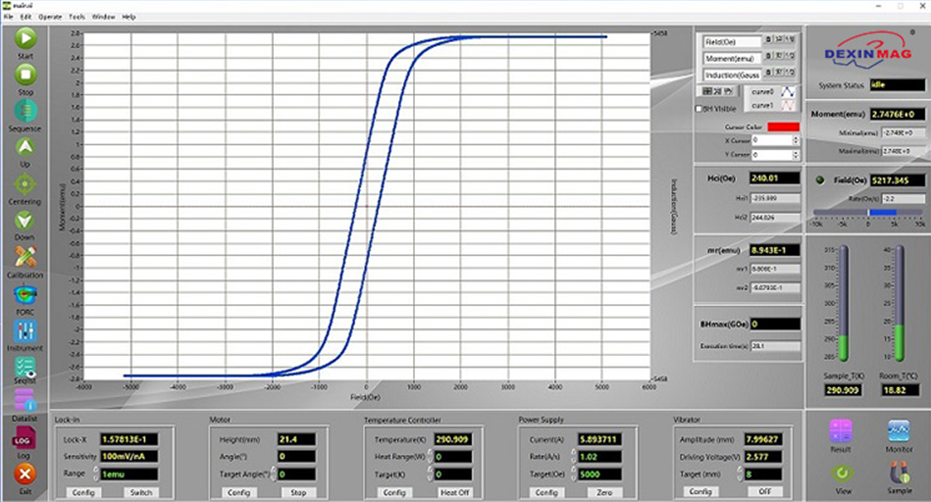

Пример результата измерений
Базовые опции
| Опции |
| Температурный диапазон |
От 80 К до 370 К |
От 350 К до 1050 К |
| Стабильность |
±0.1 K |
±1 K |
| Окружающая среда |
азот |
аргон |
| Наружный диаметр и пространство для образца |
19 мм, 8 мм |
19 мм, 8 мм |

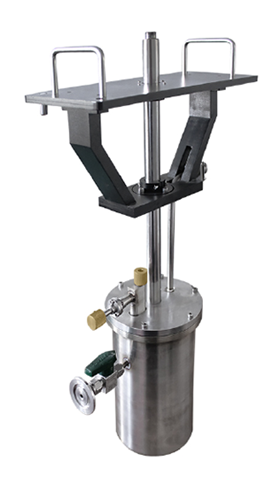

Криостат

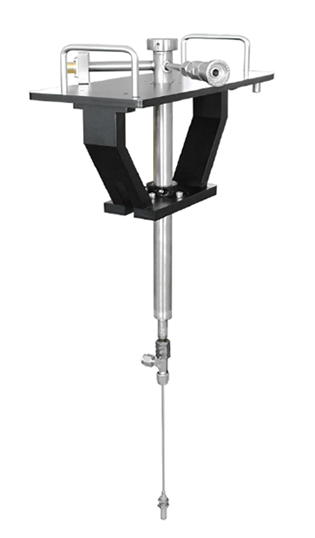

Высокотемпературная печь

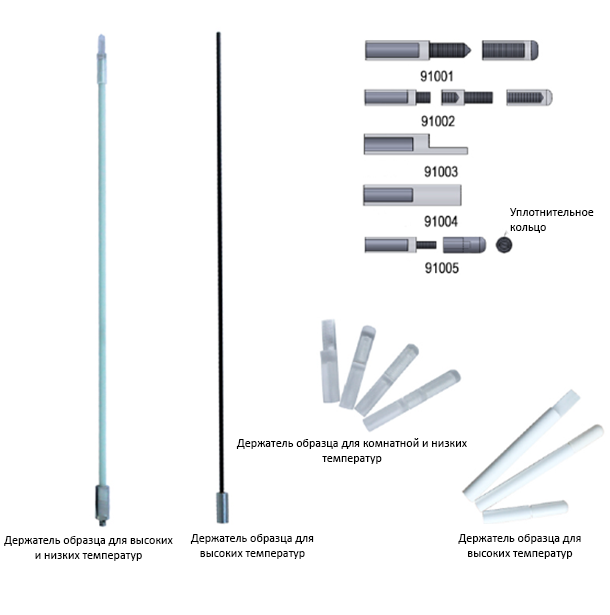

Держатели образца
