Азотная выдача

Печать страницы

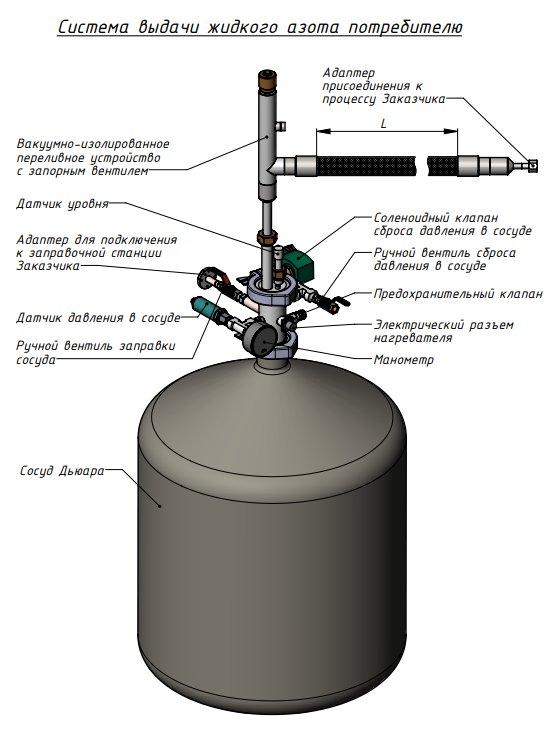

Система подачи и регулирования азота, состоящая из трубки, достигающей дна резервуара и соединённой с системой патрубков на выходе из горловины резервуара, электрического нагревателя, погружённого в жидкий азот, и контроллера температуры, управляющего нагревателем.
  • Возникли вопросы?

Азотная выдача


Компания ООО «Криотрейд инжиниринг» не просто выпускает стандартное криогенное оборудование, а также решает задачи по проектированию и изготовлению продукции под уникальные случаи. Одним из таких товаров стала азотная выдача. Азотная выдача представляет собой специализированную переливную систему, предназначенную для:

  • заправки или питания жидким или газообразным азотом систем потребителя;
  • встраивания в системы потребителя для контролируемого охлаждения аппаратуры.

Принцип работы данной азотной выдачи основан на принудительном испарении жидкого азота, находящегося в сосуде Дьюара, при помощи электрического нагревателя. Образующиеся в результате нагрева пары азота создают избыточное давление внутри сосуда Дьюара и по внутренней системе патрубков вытесняют жидкий азот в рукав подачи азота, подключенный к системе потребителя. Интенсивность подачи азота зависит от подаваемой на нагреватель мощности.
Азотная выдача оснащена автоматическим предохранительным клапаном и ручным клапаном сброса избыточного давления.
При встраивании азотной выдачи в систему потребителя азотная выдача может быть оборудована следующими системами контроля для автоматизации процесса:
  • аналоговым и (или) цифровым манометрами;
  • электроуправляемым клапаном сброса давления внутри сосуда Дьюара;
  • измерителем уровня жидкого азота в сосуде Дьюара.

Технические параметры азотной выдачи

Нагревательный элемент (на выбор): Мощность - 1...250 Вт
Напряжение питания - 12...220 В
Сосуды Дьюара (на выбор):

Объем, л 25 35 50
Масса сосуда, кг 10 13 17
Максимальное избыточное давление, кПа 50

Комплектность поставки:

  • Азотная выдача;
  • Комплект ЗИП, включающий в себя:
  • – сменные нагреватели 2 шт. (при необходимости);
  • – комплект уплотнительных прокладок.
  • Паспорт.

*возможна поставка отдельных элементов системы, цены - по запросу

Стандартная азотная выдача (LNS)

LNS - Liquid Nitrogen Supply – стандартное исполнение азотной выдачи
Описание:
Стандартная система выдачи азота из сосуда Дьюара включает:

  • Фланец присоединения к сосуду Дьюара KF-50;
  • Букса уплотнения трубки диаметром 12 мм с заглушкой (для возможности установки уровнемера или воронки);
  • Букса уплотнения трубки диаметром 16 мм (для установки двустенной ноги выдачи жидкости);
  • Аварийный сбросной клапан на избыточное давление 5 psi (0,34 бар);
  • Установленный нагреватель, выведенный на герметичный электрический разъем, 100Вт, 36В;
  • Провод подключения нагревателя к источнику питания длиной 3 м;
  • Манометр;
  • Выдача жидкости съемная Г-образная в двустенном исполнении наружным диаметром 16 мм и проходным диаметром 6 мм с шаровым краном и обжимным фитингом под трубу 8мм для подключения линии потребителя;
  • Выдача газа с шаровым краном и обжимным фитингом под трубу 8 мм для подключения линии потребителя;
  • Шаровый кран сброса давления с цангой под трубку 6мм (для сброса давления при заливке или наддува из баллона);
  • Хомут и центрирующее кольцо KF-50.

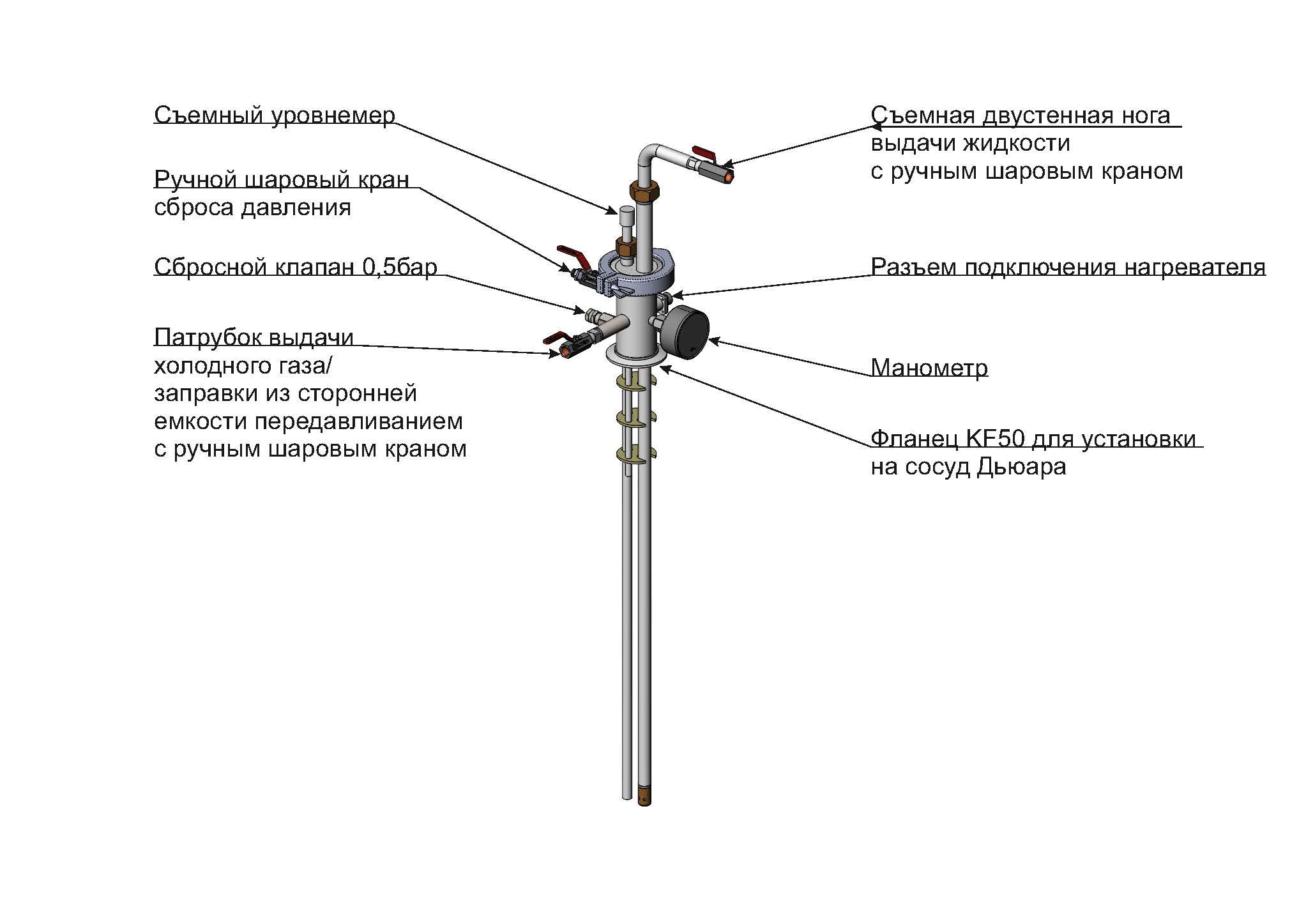

Рисунок 1 – Азотная выдача, общий вид

Модификации

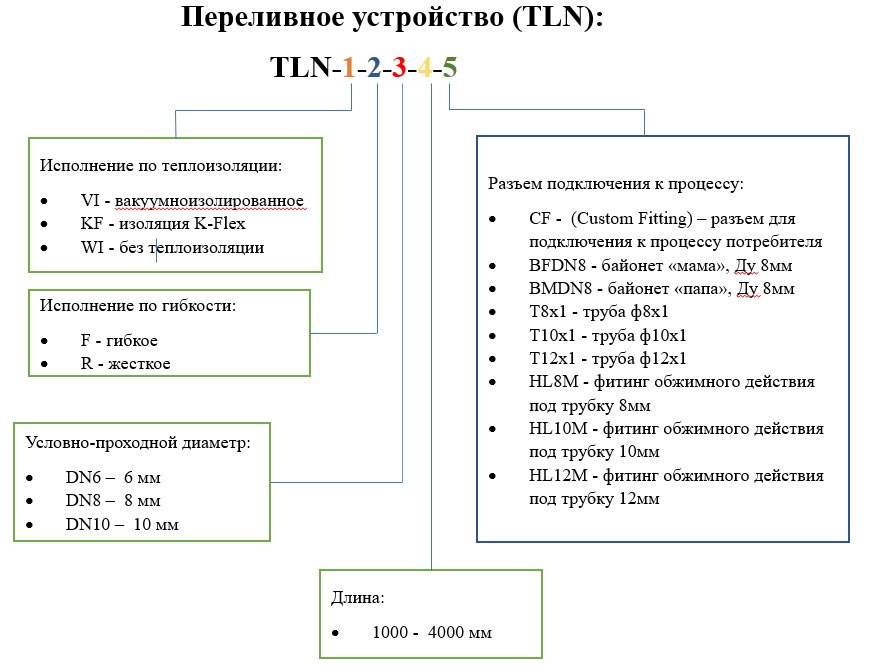

Дополнительно к азотным выдачам мы предлагаем Вам сборку (ASM), включающую в себя сосуд Дьюара, азотную выдачу (LNS) к нему и переливное устройство (TLN), для подачи криогента в установку покупателя.

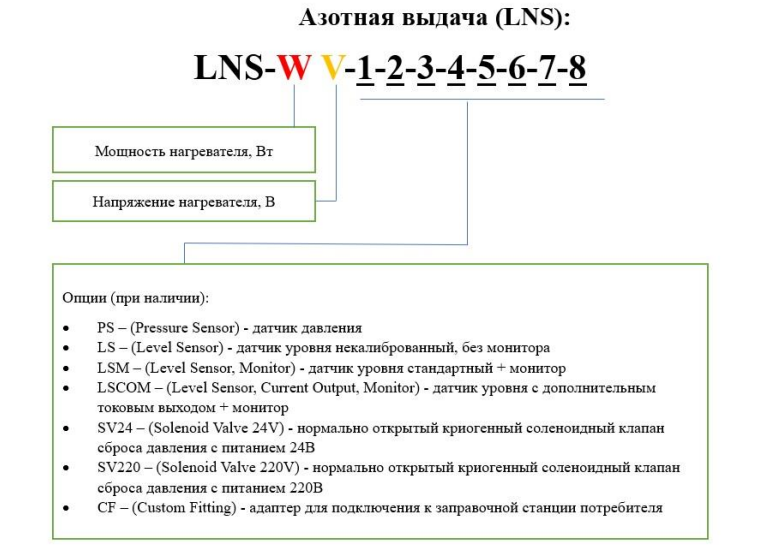

ASM:D-1/2/3
1 - модель сосуда Дьюара;
2 - модель азотной выдачи;
3 - модель переливного устройства:
Для заказа сборки воспользуйтесь схемами:
