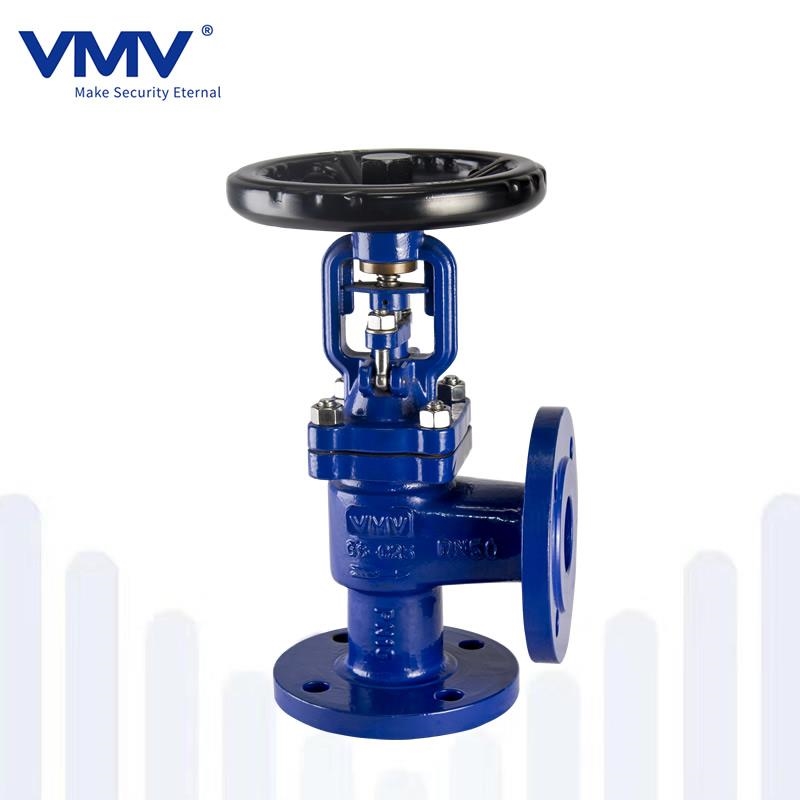

Сильфонный герметичный шаровой клапан углового типа

Печать страницы

Сильфонный клапан представляет собой предохранительное устройство, которое поддерживает герметичность под давлением, предотвращая выброс жидкостей или горючих газов в атмосферу безопасным и экономичным способом.

Стоимость

Стоимость по запросу

Специальное предложение

Готово к отгрузке

Производитель

VMV

Сопутствующие товары
Возникли вопросы?

Описание

Сферы применения

Системы нагрева нефти, паровые системы, системы распределения горячей и холодной воды, жирные кислоты, аммиак, природный газ, и т.д.

Преимущества

Выход под углом 90°, подходящий для установки на углу трубопроводной системы, что позволяет сэкономить на 90° колене и повысить компактность системы, вентиль прост в эксплуатации.
Конструкция с двойной герметизацией (сильфон+набивка). Сильфон и набивка защищают от протечек и обеспечивают надёжную герметичность.
Коническое исполнение диска.
Благодаря конусу и обтекаемой форме диск удаляет примеси, сохраняет герметичность клапана и продлевает срок службы.

Технические характеристики

Стандарт конструкции: EN12516
Размер от торца до торца: EN558
Фланцованные соединения: EN1092-1
Испытание и проверка: EN12266

Результаты испытаний

Номинальное давление		PN
Тестовое давление	Испытание на прочность	1.5 PN	MPa
	Испытание на герметичность	1.1 PN
	Испытание газоизоляции	0.6
	Испытание сильфонов	1.1 PN
Рабочая температура		-196 ~ 600℃

Размеры

DN	PN16			PN25			PN40
DN	L	W	H	L	W	H	L	W	H
15	90	Ф140	177	90	Ф140	177	90	Ф140	177
20	95	Ф140	177	95	Ф140	177	95	Ф140	177
25	100	Ф160	189	100	Ф160	189	100	Ф160	189
32	105	Ф160	189	105	Ф160	189	105	Ф160	189
40	115	Ф180	219	115	Ф180	219	115	Ф180	219
50	125	Ф200	238	125	Ф200	238	125	Ф200	238
65	145	Ф220	287	145	Ф220	287	145	Ф220	287
80	155	Ф250	320	155	Ф250	320	155	Ф250	320
100	175	Ф300	384	175	Ф300	384	175	Ф300	384
125	200	Ф350	407	200	Ф350	407	200	Ф350	407
150	225	Ф400	470	225	Ф400	470	225	Ф400	470
200	275	Ф450	630	275	Ф450	630	275	Ф450	630
250	325	Ф550	692	325	Ф550	692	325	Ф550	692
300	375	Ф600	840	375	Ф600	840	375	Ф600	840
350	425	Ф700	990	425	Ф700	990	425	Ф700	990
400	475	Ф700	1100	475	Ф700	1100	475	Ф700	1100
