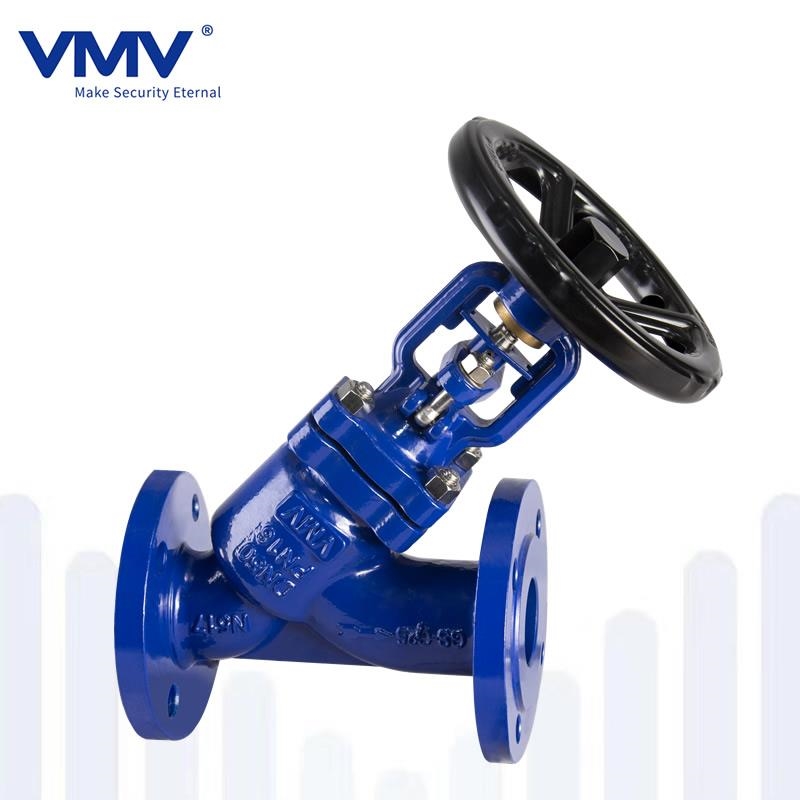

Y-образный сильфонный герметичный шаровой клапан

Печать страницы

Сильфонный клапан представляет собой предохранительное устройство, которое поддерживает герметичность под давлением, предотвращая выброс жидкостей или горючих газов в атмосферу безопасным и экономичным способом.

Стоимость

Стоимость по запросу

Специальное предложение

Готово к отгрузке

Производитель

VMV

Сопутствующие товары
Возникли вопросы?

Описание

Сферы применения

Системы нагрева нефти, паровые системы, системы распределения горячей и холодной воды.

Преимущества

Ключевой частью сильфонных запорных клапанов является ментальный сильфон. Это соединение между крышкой и штоком с помощью автоматической прокатной сварки. Ментальный сильфон удерживает шток, не допуская протечек.
Благодаря обтекаемой форме, диск способен удалять примеси и надёжно сохранять герметичность клапана, что продлевает срок службы.
Конструкция с двойной герметизацией (сильфон+набивка). Сильфон и набивка защищают от протечек и обеспечивают идеальную герметичность..
В зависимости от различных условий эксплуатации, возможно различное исполнение конструкции клапанных дисков, напр.: диск дроссельного клапана, диск регулирующего клапана, плоский диск клапана с мягким уплотнением, диск обратного клапана и т. д.
Смазочный ниппель. Для смазывания штока, гайки и втулки напрямую.
Долговечный и эргономичный маховик, продлевающий срок службы и облегчающий эксплуатацию.

Технические характеристики

Стандарт конструкции: EN12516
Размер от торца до торца: EN558
Фланцованные соединения: EN 1.092-1
Испытание и проверка: EN12266

Результаты испытаний

Номинальное давление		PN
Тестовое давление	Испытание на прочность	1.5 PN	MPa
	Испытание на герметичность	1.1 PN
	Испытание газоизоляции	0.6
	Испытание сильфонов	1.1 PN
Рабочая температура		-196 ~ 600℃

Материалы

NO.	Деталь	Материал
1	Корпус	GS-C25, GGG-40, 1.4401
2	Седло	1.4301, Stellite
3	Диск	1.4021, 1.4401
4	Штифт	1.4301, 1.4401
5	Шток	1.4201, 1.4401
6	Сильфон	1.4021, 1.4401
7	Прокладка	Нержавеющая сталь + Гибкий графит
8	Покрытие	GS-C25, GGG-40, 1.4401
9	Шестигранные гайки	ASTM 194-2H, A194-8
10	Шпилька	ASTM 193-B7, A194-B8
11	Набивка	Гибкий графит
12	Пластина	1C25, 1.4401
13	Направляющая штока	1C25
14	Гайка штока	Медный сплав, D2, BL2
15	Маховик	Углеродистая сталь
16	Контргайка	1C45

Размеры

PN 16
DN	Размер (мм)
DN	L	D	D1	D2	b	f	H	n-Φd
15	130	95	65	45	16	2	195	4-Φ14
20	150	105	75	58	18	2	195	4-Φ14
25	160	115	85	68	18	2	207	4-Φ14
32	180	140	100	78	18	2	218	4-Φ18
40	200	150	110	88	18	3	225	4-Φ18
50	230	165	125	102	20	3	230	4-Φ18
65	290	185	145	122	20	3	272	4-Φ18
80	310	200	160	138	20	3	290	8-Φ18
100	350	220	180	158	20	3	355	8-Φ18
125	400	250	210	188	22	3	410	8-Φ18
150	480	285	240	212	22	3	425	8-Φ22
200	600	340	295	268	24	3	540	12-Φ22
250	730	405	355	320	26	3	665	12-Φ26
300	850	460	410	378	28	4	720	12-Φ26
350	980	520	470	438	30	4	970	16-Φ26
400	1100	580	525	490	32	4	1055	16-Φ30
PN 25
15	130	95	65	45	16	2	195	4-Φ14
20	150	105	75	58	18	2	195	4-Φ14
25	160	115	85	68	18	2	207	4-Φ14
32	180	140	100	78	18	2	218	4-Φ18
40	200	150	110	88	18	3	225	4-Φ18
50	230	165	125	102	20	3	230	4-Φ18
65	290	185	145	122	22	3	272	8-Φ18
80	310	200	160	138	24	3	290	8-Φ18
100	350	235	190	162	24	3	355	8-Φ22
125	400	270	220	188	26	3	410	8-Φ26
150	480	300	250	218	28	3	425	8-Φ26
200	600	360	310	278	30	3	540	12-Φ26
250	730	425	370	335	32	3	665	12-Φ30
300	850	485	430	395	34	4	720	16-Φ30
350	980	555	490	450	38	4	970	16-Φ33
400	1100	620	550	505	40	4	1055	16-Φ36
PN 40
15	130	95	65	45	16	2	195	4-Φ14
20	150	105	75	58	18	2	195	4-Φ14
25	160	115	85	68	18	2	207	4-Φ14
32	160	140	100	68	18	2	218	4-Φ18
40	180	150	110	78	18	3	225	4-Φ18
50	230	165	125	102	20	3	230	4-Φ18
65	290	185	145	122	22	3	272	8-Φ18
80	310	200	160	138	24	3	290	8-Φ18
100	350	235	190	162	24	3	355	8-Φ22
125	400	270	220	188	26	3	410	8-Φ26
150	480	300	250	218	28	3	425	8-Φ26
200	600	375	320	285	34	3	540	12-Φ30
250	730	450	385	345	38	3	665	12-Φ33
300	850	515	450	410	42	4	720	16-Φ33
350	980	580	510	465	46	4	970	16-Φ36
400	1100	660	585	535	50	4	1055	16-Φ39
