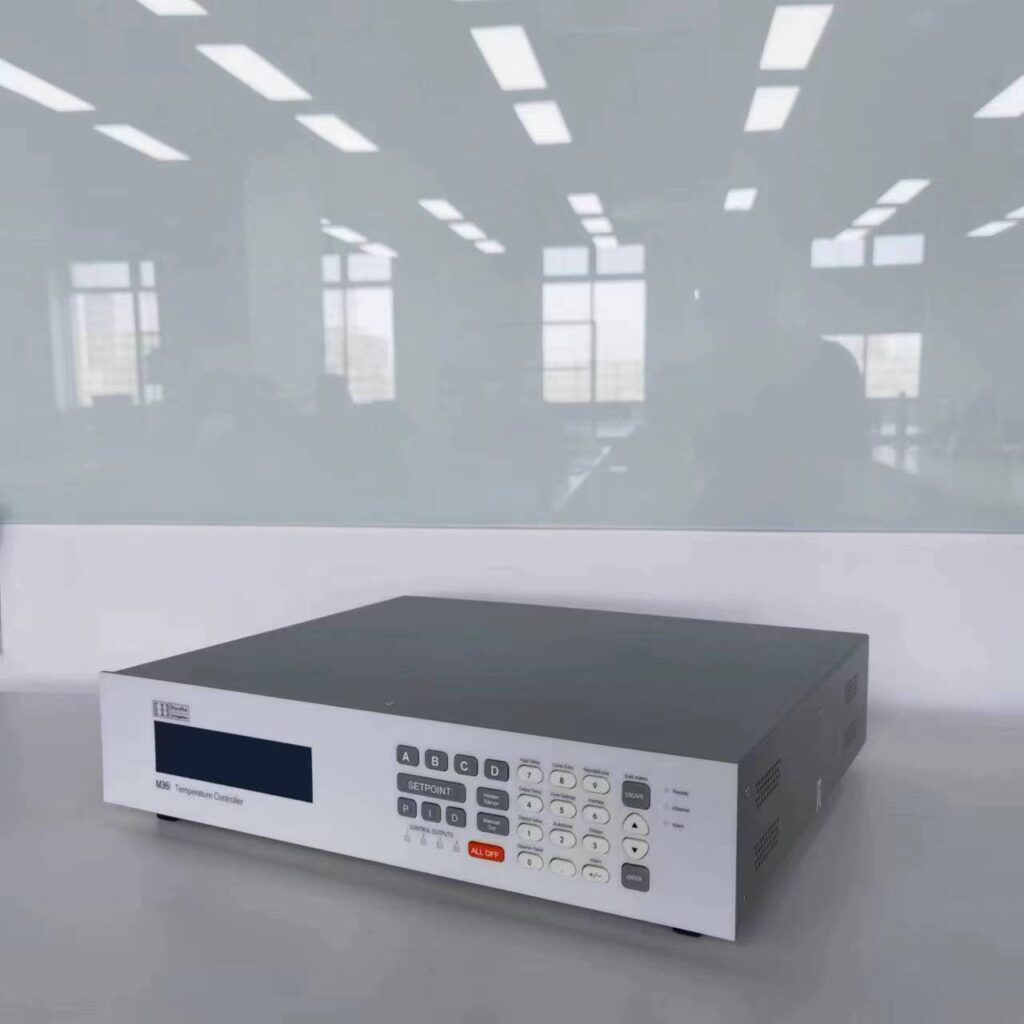

Контроллеры криогенных температур
Регуляторы криогенных температур (терморегуляторы, температурные контроллеры) предназначены для измерения, индикации и стабилизации температур в широком диапазоне 0.1К-1500К при наличии соответствующего датчика температуры.
Сравнительная таблица терморегуляторов |
|
Модель |
LS 325 |
LS 335 |
LS 336 |
LS 350 |
LS 372 |
Тип регулировки |
ПИД |
ПИД |
ПИД |
ПИД |
ПИД |
Количество входов |
2 |
2 |
4 |
4 (8) |
1 (16) |
Число регулируемых выходов |
2 |
2 |
4 |
4 |
2 |
Максимальная мощность нагревателя |
25 Вт (Канал 1) 2 Вт (Канал 2) |
75/50 Вт (Канал 1) 1/25 Вт (Канал 2) |
100 Вт (Канал 1) 50 Вт (Канал 2) |
75 Вт (Канал 1) 1 Вт (Канал 2) 1 Вт (Канал 3) 1 Вт (Канал 4) |
1 Вт (Канал 1) 10 Вт (Канал 2) |
Максимальный ток нагревателя |
1 A |
1 A |
2 A |
2 A |
0,63 А |
Датчики температуры |
Кремниевый диод |
да |
да |
да |
да |
нет |
GaAlAs диод |
да |
да |
да |
да |
нет |
Платиновый термометр |
да |
да |
да |
да |
да |
Термопара |
опция |
опция |
опция |
опция |
нет |
Термометр Cernox |
при Т>4К |
да |
да |
да |
да |
Германиевый термометр |
при Т> 4К |
|
да |
да |
да |
Оксид рутения |
при Т> 4К |
|
да |
да |
да |
Железо-родиевый термометр |
нет |
да |
да |
да |
да |
Аналоговый выход |
нет |
да |
да |
да |
да |
Интерфейс |
RS-232 |
да |
нет |
нет |
нет |
нет |
IEEE-488 (GPIB) |
да |
да |
да |
да |
да |
USB |
нет |
да |
да |
да |
да |
Ethernet |
нет |
нет |
да |
да |
да |
Возможность применения |
Криостат с холодным пальцем |
да |
да |
возможно |
возможно |
нет |
Образец в потоке газа |
возможно |
возможно |
да |
возможно |
нет |
Возможность работы в магнитных полях |
нет |
нет |
да |
да |
возможно |
Работа при сверхнизких температурах |
нет |
нет |
возможно |
возможно |
да |
При разработке таблицы использовались материалы компании Lake Shore Cryotronics Inc.
Ранее выпускаемые популярные модели LS 331, LS 332, LS 340 и LS 370 сняты с производства и заменены моделями LS 335, LS 336, LS 350 и LS 372.
LakeShore 325
Диапазон измеряемых температур |
|
1.2 К - 1500 К* |
Тип регулировки |
|
ПИД с автонастройкой параметров |
Поддерживаемые криогенные датчики температуры |
|
Диод, термометр сопротивления |
Количество каналов регулировки |
|
2 канала |
Максимальная мощность канала нагревателя |
|
25Вт и 2Вт |
Максимальный ток нагревателя |
|
1А |
Разрядность АЦП |
|
24 бит |
Интерфейс связи с компьютером |
|
IEEE-488 и RS-232 |
Габариты прибора |
|
216 х 89 х 368 мм |
Вес |
|
4,0 кг |
*при наличии соответствующего датчика
Техническое описание LakeShore 325 в формате pdf
LakeShore 335
Диапазон измеряемых температур |
|
1.2 К - 1500 К* |
Тип регулировки |
|
ПИД с автонастройкой параметров |
Поддерживаемые криогенные датчики температуры |
|
Диод, термометр сопротивления |
Количество каналов регулировки |
|
2 канала |
Максимальная мощность канала нагревателя |
|
75 Вт и 1Вт или 50Вт и 25Вт |
Максимальный ток нагревателя |
|
1А |
Разрядность АЦП |
|
24 бит |
Интерфейс связи с компьютером |
|
IEEE-488 и USB |
Габариты прибора |
|
217 х 90 х 317 мм |
Вес |
|
5,1 кг |
*при наличии соответствующего датчика
Техническое описание LakeShore 335 в формате pdf
LakeShore 336
Диапазон измеряемых температур |
|
100 mK - 1500 К* |
Тип регулировки |
|
ПИД с автонастройкой параметров |
Поддерживаемые криогенные датчики температуры |
|
Диод, термометр сопротивления, термопара |
Количество каналов регулировки |
|
4 канала |
Максимальная мощность канала нагревателя |
|
100 Вт и 50 Вт |
Максимальный ток нагревателя |
|
2 А |
Разрядность АЦП |
|
24 бит |
Интерфейс связи с компьютером |
|
IEEE-488, USB, Ethernet |
Габариты прибора |
|
435 х 89 х 368 мм |
Масса |
|
7.6 кг |
*при наличии соответствующего датчика
Техническое описание LakeShore 336 в формате pdf
LakeShore 350
Диапазон измеряемых температур |
|
100 mK - 1500 К* |
Тип регулировки |
|
ПИД с автонастройкой параметров |
Поддерживаемые криогенные датчики температуры |
|
Диод, термометр сопротивления, термопара |
Количество каналов регулировки |
|
4 канала |
Максимальная мощность канала нагревателя |
|
75 Вт и 1 Вт |
Максимальный ток нагревателя |
|
2 А |
Разрядность АЦП |
|
24 бит |
Интерфейс связи с компьютером |
|
IEEE-488, USB, Ethernet |
Габариты прибора |
|
435 х 89 х 368 мм |
Масса |
|
8 кг |
*при наличии соответствующего датчика
Техническое описание LakeShore 350 в формате pdf
LakeShore 372 AC Resistance Bridge
Диапазон измеряемых температур |
|
20 mK - 1500 K* |
Тип регулировки |
|
ПИД с автонастройкой параметров |
Поддерживаемые криогенные датчики температуры |
|
термометр сопротивления |
Количество каналов регулировки |
|
2 канала |
Максимальная мощность канала нагревателя |
|
1 Вт и 10 Вт |
Максимальный ток нагревателя |
|
0.63 А |
Разрядность АЦП |
|
24 бит |
Интерфейс связи с компьютером |
|
IEEE-488, Ethernet, USB |
Габариты прибора |
|
435 х 89 х 368 мм |
Масса |
|
6.8 кг |
*при наличии соответствующего датчика
Техническое описание LakeShore 372 AC Resistance Bridge в формате pdf
