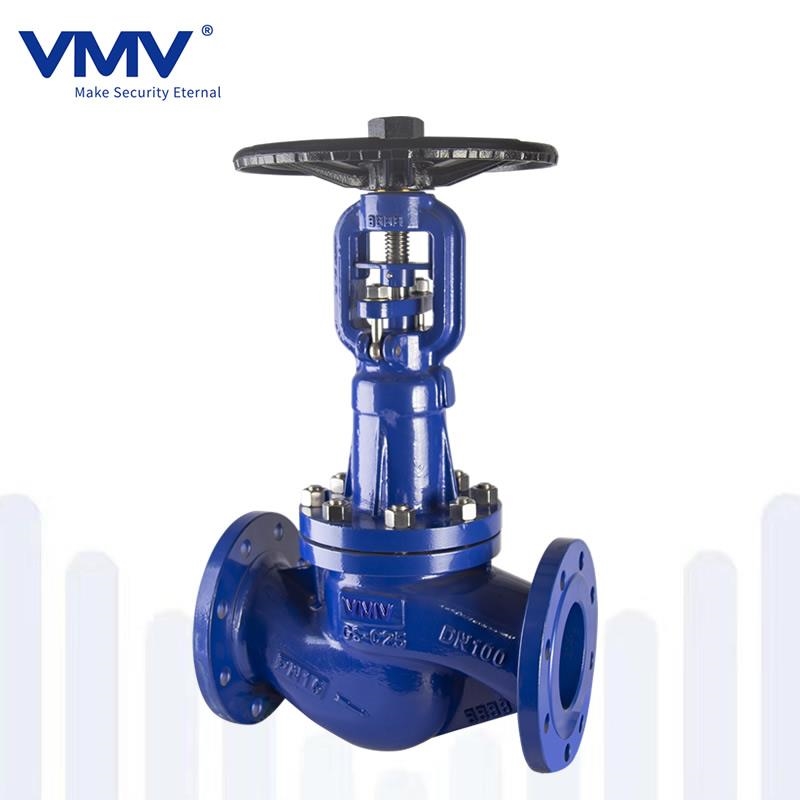

Сильфонный клапан представляет собой предохранительное устройство, которое поддерживает герметичность под давлением, предотвращая выброс жидкостей или горючих газов в атмосферу безопасным и экономичным способом.
Системы нагрева нефти, паровые системы, системы распределения горячей и холодной воды.
Стандарт: EN12516
Размер от торца до торца: EN558
Фланцованные соединения: EN1092-1
Испытание и проверка: EN12266
| Номинальное давление | PN | ||
| Испытательное давление | Испытание на прочность | 1.5 PN | MPa |
| Испытание на герметичность | 1.1 PN | ||
| Испытание газоизоляции | 0.6 | ||
| -- | -- | ||
| Рабочая температура | -196~600 ℃ | ||
|
NO. |
Деталь |
Материал |
|
1 |
Корпус |
1.0619+N, 1.4401 |
|
2 |
Седло |
1.0619, 1.4301, Stellite |
|
3 |
Диск |
1.0619, 1.4021, 1.4401+ Stellite |
|
4 |
Крышка диска |
1.0619, 1.4021, 1.4401 |
|
5 |
Защитный блок сильфона |
1.0619, 1.4021, 1.4401 |
|
6 |
Стопорный штифт клапана |
1.4021, 1.4401 |
|
7 |
Прокладка |
Гибкий графит + нержавеющая сталь |
|
8 |
Крышка клапана |
1.0619+N, 1.4401 |
|
9 |
Гайка |
ASTM 194-2H, A194-8 |
|
10 |
Болт |
ASTM 194-B7, A193-B8 |
|
11 |
Сильфон |
1.4301, 1.4404, 1.4571, HC |
|
12 |
Шток |
1.4021, 1.4401 |
|
13 |
Короб сальника |
1.0619+N, 1.4401 |
|
14 |
Набивка |
Гибкий графит |
|
15 |
Стойка |
1.4201 |
|
16 |
Сальник |
1.0619, 1.4301 |
|
17 |
Втулка сальника |
1.4201, 1.4301 |
|
18 |
Домкратный болт |
ASTM 194-B7, A193-B8 |
|
19 |
Гайка домкрата |
ASTM 194-2H, A194-8 |
|
20 |
Маховик |
Углеродистая сталь |
|
21 |
Крышка |
ASTM 194-2H, A194-8 |
|
22 |
Гайка стойки клапана |
ASTM 194-2H, A194-8 |
|
23 |
Упругая прокладка |
CK60, 1.4301 |
|
24 |
Держатель гайки штока |
1.0619, 1.4301 |
|
25 |
Гайка штока |
Медный сплав, 1.4201 |
|
PN 16 |
||||||||
|
DN |
Размер (мм) |
|||||||
|
L |
D |
D1 |
D2 |
b |
f |
n-Φd |
||
|
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
|
|
20 |
150 |
105 |
75 |
58 |
16 |
2 |
4-Φ14 |
|
|
25 |
160 |
115 |
85 |
68 |
16 |
2 |
4-Φ14 |
|
|
32 |
180 |
140 |
100 |
78 |
18 |
2 |
4-Φ18 |
|
|
40 |
200 |
150 |
110 |
88 |
18 |
3 |
4-Φ18 |
|
|
50 |
230 |
165 |
125 |
102 |
20 |
3 |
4-Φ18 |
|
|
65 |
290 |
185 |
145 |
122 |
20 |
3 |
4-Φ18 |
|
|
80 |
310 |
200 |
160 |
138 |
20 |
3 |
8-Φ18 |
|
|
100 |
350 |
220 |
180 |
158 |
20 |
3 |
8-Φ18 |
|
|
125 |
400 |
250 |
210 |
188 |
22 |
3 |
8-Φ18 |
|
|
150 |
480 |
285 |
240 |
212 |
22 |
3 |
8-Φ22 |
|
|
200 |
600 |
340 |
295 |
268 |
24 |
3 |
12-Φ22 |
|
|
250 |
730 |
405 |
355 |
320 |
26 |
3 |
12-Φ26 |
|
|
300 |
850 |
460 |
410 |
378 |
28 |
4 |
12-Φ26 |
|
|
350 |
980 |
520 |
470 |
438 |
30 |
4 |
16-Φ26 |
|
|
400 |
1100 |
580 |
525 |
490 |
32 |
4 |
16-Φ30 |
|
|
PN 25 |
||||||||
|
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
|
|
20 |
150 |
105 |
75 |
58 |
16 |
2 |
4-Φ14 |
|
|
25 |
160 |
115 |
85 |
68 |
16 |
2 |
4-Φ14 |
|
|
32 |
180 |
140 |
100 |
78 |
18 |
2 |
4-Φ18 |
|
|
40 |
200 |
150 |
110 |
88 |
18 |
3 |
4-Φ18 |
|
|
50 |
230 |
165 |
125 |
102 |
20 |
3 |
4-Φ18 |
|
|
65 |
290 |
185 |
145 |
122 |
22 |
3 |
8-Φ18 |
|
|
80 |
310 |
200 |
160 |
138 |
24 |
3 |
8-Φ18 |
|
|
100 |
350 |
235 |
190 |
162 |
24 |
3 |
8-Φ22 |
|
|
125 |
400 |
270 |
220 |
188 |
26 |
3 |
8-Φ26 |
|
|
150 |
480 |
300 |
250 |
218 |
28 |
3 |
8-Φ26 |
|
|
200 |
600 |
360 |
310 |
278 |
30 |
3 |
12-Φ26 |
|
|
250 |
730 |
425 |
370 |
335 |
32 |
3 |
12-Φ30 |
|
|
300 |
850 |
485 |
430 |
395 |
34 |
4 |
16-Φ30 |
|
|
350 |
980 |
555 |
490 |
450 |
38 |
4 |
16-Φ33 |
|
|
400 |
1100 |
620 |
550 |
505 |
40 |
4 |
16-Φ36 |
|
|
PN 40 |
||||||||
|
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
|
|
20 |
150 |
105 |
75 |
58 |
16 |
2 |
4-Φ14 |
|
|
25 |
160 |
115 |
85 |
68 |
16 |
2 |
4-Φ14 |
|
|
32 |
180 |
140 |
100 |
78 |
18 |
2 |
4-Φ18 |
|
|
40 |
200 |
150 |
110 |
88 |
18 |
3 |
4-Φ18 |
|
|
50 |
230 |
165 |
125 |
102 |
20 |
3 |
4-Φ18 |
|
|
65 |
290 |
185 |
145 |
122 |
22 |
3 |
8-Φ18 |
|
|
80 |
310 |
200 |
160 |
138 |
24 |
3 |
8-Φ18 |
|
|
100 |
350 |
235 |
190 |
162 |
24 |
3 |
8-Φ22 |
|
|
125 |
400 |
270 |
220 |
188 |
26 |
3 |
8-Φ26 |
|
|
150 |
480 |
300 |
250 |
218 |
28 |
3 |
8-Φ26 |
|
|
200 |
600 |
375 |
320 |
285 |
34 |
3 |
12-Φ30 |
|
|
250 |
730 |
450 |
385 |
345 |
38 |
3 |
12-Φ33 |
|
|
300 |
850 |
515 |
450 |
410 |
42 |
4 |
16-Φ33 |
|
|
350 |
980 |
580 |
510 |
465 |
46 |
4 |
16-Φ36 |
|
|
400 |
1100 |
660 |
585 |
535 |
50 |
4 |
16-Φ39 |
|
