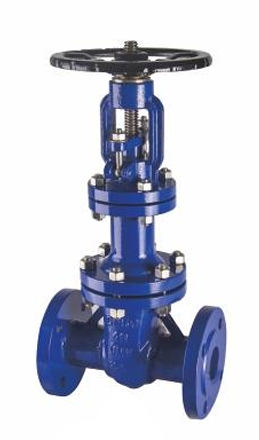

Сильфонная задвижка стандарта DIN

Печать страницы

Сильфонный клапан представляет собой предохранительное устройство, которое поддерживает герметичность под давлением, предотвращая выброс жидкостей или горючих газов в атмосферу безопасным и экономичным способом.

Стоимость

Стоимость по запросу

Специальное предложение

Готово к отгрузке

Производитель

VMV

Сопутствующие товары
Возникли вопросы?

Описание

Ключевая часть устройства - металлические сильфоны, нижний конец которых приварен к штоку клапана, а верхний - к соединительной пластине, образуя металлический барьер между средой и атмосферой, исключающий утечки штока клапана.

Сферы применения

Системы нагрева нефти, паровые системы, сильнодействующие коррозийные газы и жидкости.

Преимущества

Сильфонный герметизирующий элемент. Ключевой частью металлического сильфона является сварное соединение между крышкой и штоком (автоматическая прокатная сварка), полностью устраняющее утечки от штока,
Двойная герметизация (сильфон + набивка). Сильфон и набивка предотвращают утечки и обеспечивают надёжную герметизацию.
Смазочный ниппель, для смазывания штока, гайка и втулки напрямую,
Эргономичный маховик, обеспечивающий более длительный срок службы и упрощающий эксплуатацию.

Технические характеристики

Стандарт конструкции: EN12516
Размер от торца до торца: EN558
Фланцованные соединения: EN1092-1
Испытание и проверка: EN 12266

Результаты испытаний

Номинальное давление		PN
Тестовое давление	Испытание на прочность	1.5 PN	MPa
	Испытание на герметичность	1.1 PN
	Испытание газоизоляции	0.6
	Испытание сильфонов	1.1 PN
Рабочая температура		-196 ~ 600℃

Материалы

Деталь	Материал
Корпус	WCB, WCB. CF8. CF8M
Седло	13Cr. Stellite
Диск	WCB+13Cn Stellite
Сильфон	SS3O4. SS316L
Шток	20Cr13. F304 F316
Колпак	WCB. WC6. CF8. CF8M

Размеры

PN 16
DN	Размер (мм)
DN	L	D	D1	D2	b	f	H	n-Φd
40	240	150	110	88	18	3	473	4-Φ18
50	250	165	125	102	20	3	524	4-Φ18
65	270	185	145	122	20	3	567	4-Φ18
80	280	200	160	138	20	3	655	8-Φ18
100	300	220	180	158	20	3	833	8-Φ18
125	325	250	210	188	22	3	908	8-Φ18
150	350	285	240	212	22	3	1006	8-Φ22
200	400	340	295	268	24	3	1423	12-Φ22
250	450	405	355	320	26	3	1708	12-Φ26
300	500	460	410	378	28	4	2117	12-Φ26
350	550	520	470	438	30	4	2400	16-Φ26
400	600	580	525	490	32	4	2707	16-Φ30
450	650	640	585	548	34	4	2834.5	20-Φ30
500	700	715	650	610	36	4	3169	20-Φ33
600	800	840	770	725	40	5	4053	20-Φ36
PN 25
40	240	150	110	88	18	3	473	4-Φ18
50	250	165	125	102	20	3	524	4-Φ18
65	270	185	145	122	22	3	567	8-Φ18
80	280	200	160	138	24	3	655	8-Φ18
100	300	235	190	162	24	3	833	8-Φ22
125	325	270	220	188	26	3	908	8-Φ26
150	350	300	250	218	28	3	1006	8-Φ26
200	400	360	310	278	30	3	1423	12-Φ26
250	450	425	370	335	32	3	1708	12-Φ30
300	500	485	430	395	34	4	2117	16-Φ30
350	550	555	490	450	38	4	2400	16-Φ33
400	600	620	550	505	40	4	2707	16-Φ36
450	650	670	600	548	42	4	2834.5	20-Φ36
500	700	730	660	566	44	4	3169	20-Φ36
600	800	845	770	670	46	5	4053	20-Φ39
PN 40
40	240	150	110	88	18	3	473	4-Φ18
50	250	165	125	102	20	3	524	4-Φ18
65	270	185	145	122	22	3	567	8-Φ18
80	280	200	160	138	24	3	655	8-Φ18
100	300	235	190	162	24	3	833	8-Φ22
125	325	270	220	188	26	3	908	8-Φ26
150	350	300	250	218	28	3	1006	8-Φ26
200	400	375	320	285	34	3	1423	12-Φ30
250	450	450	385	345	38	3	1708	12-Φ33
300	500	515	450	410	42	4	2117	16-Φ33
350	550	580	510	465	46	4	2400	16-Φ36
400	600	660	585	535	50	4	2707	16-Φ39
450	650	685	610	560	50	4	2834.5	20-Φ39
500	700	755	670	615	52	4	3169	20-Φ42
600	800	890	795	735	60	5	4053	20-Φ48
