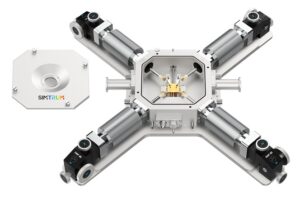

Температурная станция с электрическими зондами

Общая информация

Температурная станция с электрическими зондами специально разработана для характеризации температурной зависимости электрических свойств при фазах нагревания и охлаждения материалов.

Прибор спроектирован на основе оптического температурного столика, с установкой электрического модуля. Перемещая иглу во время тестирования, можно обеспечить контакт с любой областью поверхности образца. Электрический сигнал от образца передаётся на приборы, через контакты, подключённые к держателю иглы, на этих приборах проводится анализ электрических свойств материала при переменной температуре.

Тип камеры

Вакуумная камера с откачкой до 10^-3 мбар
Механическая откачка - до 10^-3 мбар
Молекулярная откачка - до 10^-5 мбар

Режимы светопередачи

Отражательный режим

Столик

Режим светопропускания (2 мм отверстие)

Типы зондов

Фиксированная игла зонда

Магнитная игла зонда


Моторизированный нано-зонд

Модифицированный оптический интерфейс

Модифицируемая камера

Потребление жидкого азота

1) Максимальное потребление жидкого азота – 1 Л/ч, поддерживается t -190 ℃ ;
2) Стандартное потребление - 0.5 Л/с, вариации повышенной и пониженной температуры.

Система жидкостного охлаждения

Система жидкостной циркуляции необходима для условий сверх-низкой и сверх-высокой температуры. Система подсоединяется к температурной камере столика

• При поддержании низкотемпературных условий, до -190 ℃, система предотвращает конденсацию жидкости на столике и камере
• При поддержании высокотемпературных условий она охлаждает стенки камеры до комнатной температуры

Система жидкостной циркуляции
(температурный контроль)

Характеристики станции электрических зондов с ручным регулированием

Оптические индикаторы	Станция электрических зондов с ручным регулированием
Контроль температуры
Нагрев и охлаждение	Охлаждение жидким азотом, нагревание нитью накала
Диапазон контроля температуры*	От -190 до 600℃
Стабильность контроля температуры	Стабильность ±0.1℃, разрешение 0.1 ℃
Скорость контроля температуры	Макс. 60℃/мин
Метод контроля температуры	Высокоточный PID контроль
Оптические свойства
Оптический путь*	Отражённый (возможен апгрейд до пропускающего)
Размер окна	⌀ 25 мм (с учётом реального размера)
Рабочее расстояние линз	16.5 мм
Защита окна от обледенения	Размораживание обдувкой при минусовых температурах
Электрические характеристики
Зонд*	Регулируемый зонд *4 (вольфрамистая сталь с золотым напылением)
Интерфейс зонда*	BNC (опциональный триаксиальный интерфейс)
Потенциал таблицы данных *	Работа в буферном режиме (опциональное заземление)
Конструктивные свойства
Материал носителя образца *	Медь (возможна установка серебряного носителя)
Размер столика для образца	23x23 мм (с учётом реального размера)
Размеры	150*150*55 мм (без регулировочного столика)
Высота полости для образца	15 мм (с учётом реального размера)
Давление в камере	Механический насос 10-3 торр, Турбонасос 10-6 торр
Шаг смещения по осям XYZ	±6 мм
Точность смещения зонда	5 мкм
Примечание	Все параметры, отмеченные * выше – можно модифицировать по заказу пользователя

Выбор диапазона температуры
Низкотемпературный столик: От -190 до 600℃
Низкотемпературная опция ☑ -190℃ ☐≤ -180℃ ☐≤ -160℃ ☐≤ -120℃ ☐≤ -100℃ ☐≤ ☐Комнатная температура
Высокотемпературная опция ☐≤ 400℃ ☐≤ 600℃

Характеристики Станции с моторизированной нано-иглой зонда

Оптические индикаторы	Моторизированная нано-игла зонда
Контроль температуры
Нагрев и охлаждение		Охлаждение жидким азотом, нагревание нитью накала
Диапазон контроля температуры*		От -190 до 600℃
Стабильность контроля температуры		Стабильность ±0.1℃, разрешение 0.1 ℃
Скорость контроля температуры		Макс. 60℃/мин
Метод контроля температуры		Высокоточный PID контроль
Оптические свойства
Оптический путь*		Отражённый (возможен апгрейд до пропускающего)
Размер окна		⌀ 25 мм (с учётом реального размера)
Рабочее расстояние линз		12.5 мм
Защита окна от обледенения		Размораживание обдувкой при минусовых температурах
Электрические характеристики
Зонд*		Зонд из вольфрамистой стали с золотым напылением *2 (возможен апгрейд до 4х)
Интерфейс зонда*		BNC (опциональный триаксиальный интерфейс)
Потенциал таблицы данных *		Работа в буферном режиме (опциональное заземление)
Конструктивные свойства
Материал носителя образца *		Серебро
Размер столика для образца		23x23 мм (с учётом реального размера)
Размеры		110*170*15 мм (без регулировочного столика)
Высота полости для образца		10.5 мм (с учётом реального размера)
Давление в камере		Механический насос 10-3 торр, Турбонасос 10-6 торр
Шаг смещения по осям XYZ		±6 мм
Точность смещения зонда		1 нм
Примечание		Все параметры, отмеченные * выше – можно модифицировать по заказу пользователя

Выбор диапазона температуры
Низкотемпературный столик: От -190 до 600℃
Низкотемпературная опция ☑ -190℃ ☐≤ -180℃ ☐≤ -160℃ ☐≤ -120℃ ☐≤ -100℃ ☐≤☐Комнатная температура
Высокотемпературная опция ☐≤ 400℃ ☐≤ 600℃

Сопутствующая продукция

	Температурный диапазон	Тип камеры	Оптический канал	Электрический штатив зонда
Оптический столик нагревания и охлаждения	От -190 до 1200°C	Воздухонепроницаемая  или вакуумная	Пропускание или отражение	Нет
Столик с температурным контролем для рентгеновской дифрактометрии	От -190 до 1200°C	Воздухонепроницаемая  или вакуумная	Пропускание или отражение	Фиксированный штатив
Температурный столик с электрическим зондом	От -190 до 1200°C	Воздухонепроницаемая  или вакуумная	Пропускание или отражение	Фиксированный штатив
Температурная станция с электрическим зондом	От -190 до 1200°C	Воздухонепроницаемая  или вакуумная	Пропускание или отражение	Регулируемый штатив
Температурный столик для исследования деформации растяжения	От -190 до 1200°C	Воздухонепроницаемая  или вакуумная	Пропускание или отражение	Нет (возможна модификация)
